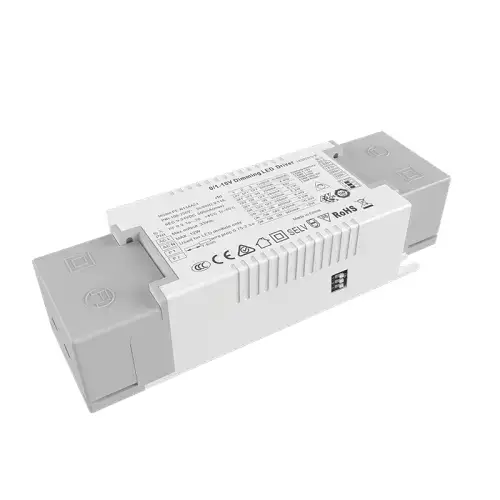

Светодиодный драйвер постоянного тока 10 Вт, 0/1–10 В CCT с регулируемой яркостью

Высококачественный светодиодный драйвер постоянного тока 0/1-10 В CCT с регулируемой яркостью производства компании Starwell имеет двухканальное управление сигналом: один канал - 0/1-10 В для управления яркостью, другой канал - 0/1-10 В для управления цветовой температурой, центральный процессор управляет кривой затемнения и смешанным управлением частотой.

Отправить запрос

Как профессиональный производитель, компания Starwell хотела бы предоставить вам высококачественный светодиодный драйвер постоянного тока 10 Вт, 0/1–10 В CCT с регулируемой яркостью. Для достижения визуального восприятия яркости в качестве сырья используются первоклассные бренды, импортный чип с дизайном сверхглубокого затемнения, соответствующий различным интеллектуальным системам затемнения, представленным на рынке. Точный контроль цветовой температуры , сверхмалый размер конструкции (если система представляет собой режим смешанной цветовой температуры с двумя каналами регулировки яркости одновременно, необходимо настроить программу).

Спецификация

Модель		PE-FN10ACA42	PE-FN20ACA42
ВЫХОД	Выходное напряжение	9–42 В постоянного тока 9–41 В постоянного тока 9–37 В постоянного тока 9–33 В постоянного тока 9–28 В постоянного тока	9-42 В постоянного тока
	Максимальное выходное напряжение	42 В постоянного тока	42 В постоянного тока
	Выходное напряжение без нагрузки	45 В постоянного тока	45 В постоянного тока
	Выходной ток	120/180/200/240/270/300/350мА	200/250/280/300/350/400/450/500мА
	Выходная мощность	1,5 Вт~9,8 Вт	2 Вт~21 Вт
	Уровень стробоскопа	Нет мерцания
	Диапазон затемнения	0~100%, возможен запуск светодиода при 0,03%.
	Частота затемнения ШИМ	>3600 Гц
	Текущая точность	±5%
	Режим отключения питания	Нет сигнала, максимальная яркость, выходная мощность
ВХОД	Интерфейс затемнения	0–10 В, 1–10 В, ток интерфейса сигнала <2 мА
	Диапазон входного напряжения	200-250 В переменного тока
	Частота	50/60 Гц
	Входной ток	<0,045 А переменного тока, 230 В	<0,055 А переменного тока, 230 В
	Коэффициент мощности	Коэффициент мощности>0,94/230 В переменного тока (при полной нагрузке)	Коэффициент мощности>0,95/230 В переменного тока (при полной нагрузке)
	КНИ	230 В переменного тока при коэффициенте гармоник <14 % (при полной нагрузке)
	Эффективность (тип.)	81%	86%
	Пусковой ток (тип.)	холодный старт25А при 230В переменного тока
	Анти всплеск	Л-Н: 1,8 кВ
	Ток утечки	<0,25 мА/230 В переменного тока
СРЕДА	Рабочая температура	ta: 45°C tc: 80°C
	Рабочая влажность	20 ~ 95% относительной влажности, без конденсации
	Температура хранения, влажность	-40 ~ 80°C, относительная влажность 10~95%
	Температурный коэффициент	±0,03%/°C(0-50)°C
	Вибрация	10~500Гц, 2G 12мин/1цикл, период 72мин. каждый по осям X, Y, Z.
ЗАЩИТА	Защита от перегрева	Интеллектуальная регулировка или отключение выходного тока, если температура печатной платы ≥110°C, автоматически восстанавливается.
	Защита от перегрузки	Отключите выход, когда номинальная мощность≥102%, автоматическое восстановление.
	Защита от короткого замыкания	Автоматическое выключение при возникновении короткого замыкания, автоматическое восстановление.
	Защита без нагрузки	выходное постоянное напряжение.
БЕЗОПАСНОСТЬ и ЭМС	Выдерживать напряжение	Ввод/вывод/вывод: 3750 В переменного тока
	Сопротивление изоляции	I/P-O/P: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности
	Стандарты безопасности	МЭК/ЭН61347-1, МЭК/ЭН61347-2-13
	ЭМС-излучение	/
	Устойчивость к ЭМС	/
	Стандарт стробоскопического теста	ИЭЭЭ 1789
ДРУГИЕ	Измерение	130×37×22,6 мм (Д×Ш×В)
	Упаковка	полиэтиленовый пакет
	Вес (Г.В.)	85 г±10 г

Особенности:

1.интегрируйте несколько интерфейсов затемнения и согласования цветов. Регулировка яркости 2,0/1-10 В, температура согласования цветов.

3. цифровой выход управления без стробоскопа

4. Диапазон входного переменного тока 200-250 В.

5. естественное воздушное охлаждение, влагостойкий, теплопроводящий силиконовый процесс рассеивания тепла

6. дизайн с глубоким затемнением

7. несколько функций защиты

8. дизайн обжима, удобный и быстрый

Приложение:

1. Светодиодный двухцветный источник света.

2. интеллектуальное освещение виллы

3. Доступна беспроводная интеллектуальная система освещения.

4. музейное освещение

5. элитное коммерческое освещение

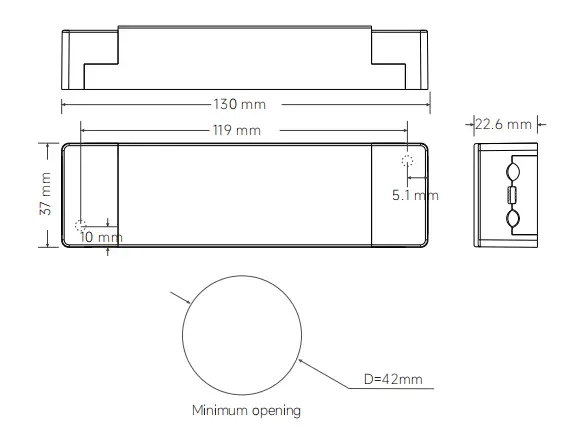

Размеры :

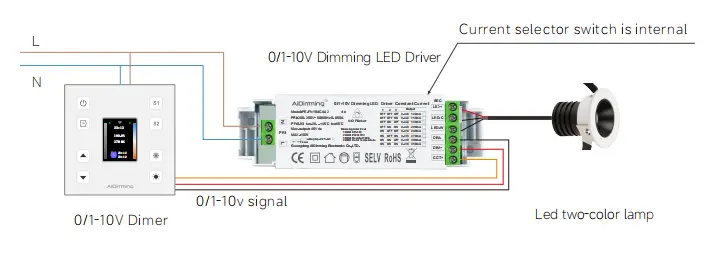

Проводка:

1. Проводка входной клеммы: подходит для проводов калибра 22–14awg (0,5–1,5 мм2), для зачистки требуется банка толщиной 9–10 мм.

2. Проводка выходных клемм: подходит для проводов калибра 22–12awg (0,5–1,5 мм2), для зачистки требуется банка толщиной 6–7 мм.

3. Подключение выходной клеммы: положительный полюс выходного светодиода является общей клеммой, а трехпроводной светодиод может

быть подключен к одному из положительных полюсов.

Инструкция по применению:

Если не указано иное, все характеристики и параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.

Температура

Этот продукт имеет крышку пресс-линии на входе с самоблокирующимся зажимом, ее можно открыть с помощью отвертки, после чего вы

увидите входной терминал, подключенный к линии переменного тока L, и нулевой индикатор N. Выходной терминал подключается в соответствии с

на этикетке продукта обратите внимание на положительный и отрицательный полюс.

**1: обратите внимание на разницу между входом и выходом, правильно подключитесь, затем включите питание.

**2: сначала подключите нагрузку к выходу постоянного тока, после проверки откройте драйвер; в режиме постоянного тока, если мощность

включен при разомкнутой цепи, выключите драйвер и не можете подключить светодиод до тех пор, пока на выходе не будет накоплена электрическая энергия.

отпустите, иначе это может повредить светодиод;

**3. Этот тип драйвера ограничен только использованием светодиодных ламп, диапазон входного напряжения составляет 200-250 В переменного тока, теплоизоляция.

хлопок и другие предметы, препятствующие отводу тепла от изделия, соответствующего изделию согласно указанным требованиям.

Выходное напряжение, диапазон тока, температура окружающей среды -20-45 градусов, поверхность не может покрывать

условиях окружающей среды, на этот продукт распространяется 5-летняя бесплатная гарантия.

1. Светодиодная лампа не горит после первого подключения диммирующего драйвера. Выключите вход переменного тока и проверьте.

следующим образом:

1) есть ли плохой контакт на выходе постоянного тока;

2) перевернута ли полярность выхода постоянного тока или приварена светодиодная плата;

3) является ли вход переменного тока плохим контактом, проверьте после устранения этих неисправностей;

2. Устройство имеет хорошее соединение, светодиод горит, но светодиод мерцает. Отключите вход переменного тока и проверьте следующее:

1). Совпадают ли параметры и фактические параметры.

2). Пожалуйста, своевременно свяжитесь с нами, если у вас есть какие-либо вопросы по использованию, мы постараемся сделать все возможное, чтобы решить проблемы с вами.

Разница между 0–10 В и 1–10 В:

1. Когда диммер 0/10 В настроен на максимальное напряжение 10 В, выходной ток достигнет 100 % выходной мощности, а яркость достигнет 100 %. Когда диммер 0-10 В настроен на 0 В, ток будет

минимум, и свет выключится; Когда затемнение 1–10 В установлено на 1 В, ток становится минимальным, и свет выключается.

2. Разница между затемнением 0–10 В и 1–10 В: разное напряжение запуска и закрытия, 0–10 В включается при 0,7 В,

(минимальная яркость) 1-10В включено при 1,2В (минимальная яркость).

3. Цифровой драйвер затемнения 0–10 В и 1–10 В, автоматически идентифицирующий два режима затемнения.

4. Одна и та же сигнальная цепь одновременно управляет светом и темнотой.

5. Диммер (система регулирования яркости) разделен на сигналы регулирования яркости 0–10 В и 1–10 В.

6. Совместимость с регулированием яркости зависит от расстояния управления сигнальной линией и количества источников питания управления.

Если число слишком велико или сигнальная линия слишком длинная, возникнут такие проблемы, как невозможность регулировки ниже и невозможность регулировки.
