STARWELL является авторитетным китайским производителем и поставщиком с многолетним опытом, специализирующимся на производстве светодиодных драйверов постоянного тока 0–10 В с регулируемой яркостью мощностью 20 Вт. Мы надеемся установить с вами коммерческие связи.
PE-N20AA используется для управления кривой затемнения и управления смешанной частотой для достижения яркости восприятия угла обзора. Используемое сырье принадлежит первоклассным брендам, а импортные чипы предназначены для сверхглубокого затемнения. Оно соответствует множеству интеллектуальных систем затемнения, представленных на рынке, точно контролирует яркость, отличается медленным запуском и сверхмалым размером.

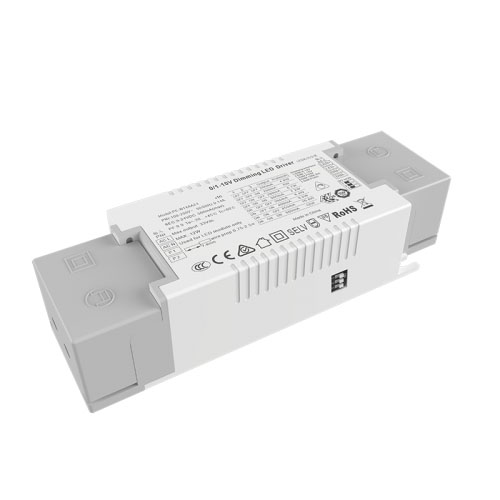

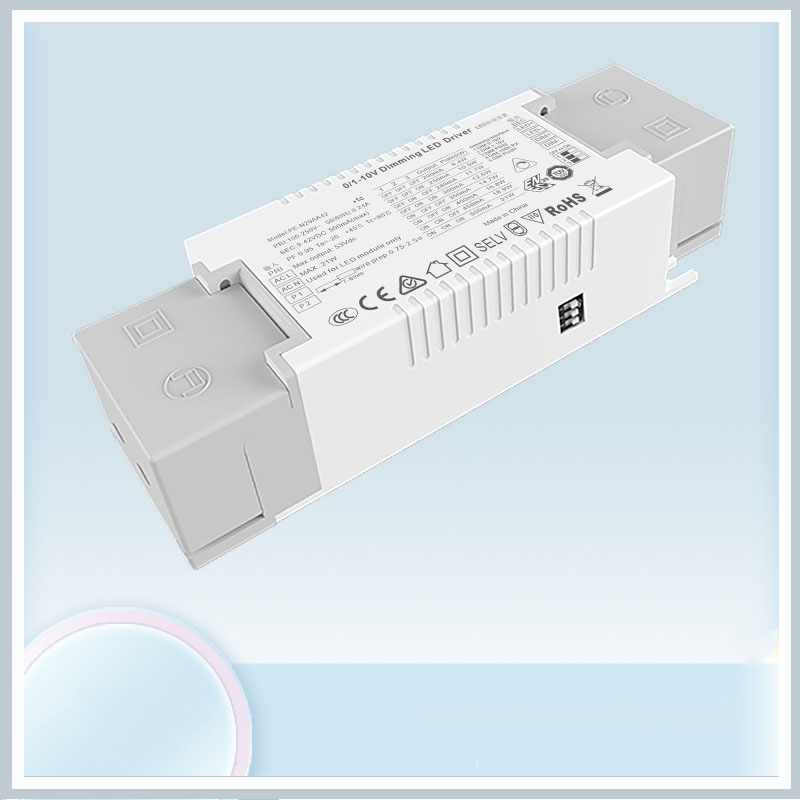

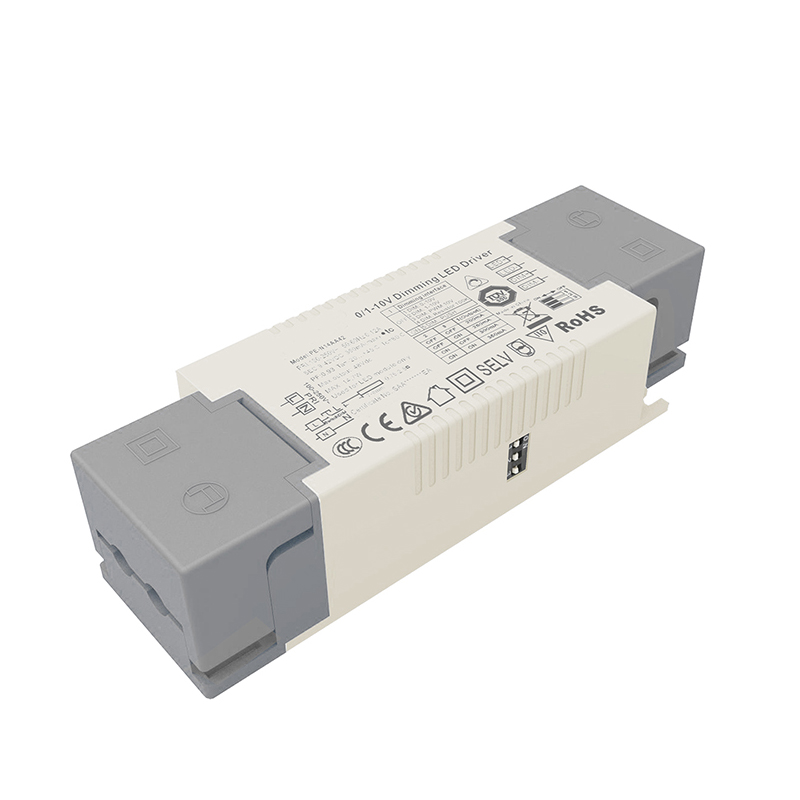

Светодиодный драйвер постоянного тока, 20 Вт, 0–10 В с регулируемой яркостью. Особенности:
1. интегрировать несколько интерфейсов затемнения сигнала
2. цифровой выход управления без стробоскопа
3. Диапазон входного переменного тока 100-250 В.
4. естественное воздушное охлаждение, влагостойкий, теплопроводящий силиконовый процесс рассеивания тепла
5. дизайн с глубоким затемнением
6. несколько функций защиты
7. дизайн обжима, удобный и быстрый.
8. Сертификат TUV CE SAA C-TICK ENEC.
9. 127,5*43*30 мм
Список моделей светодиодных драйверов постоянного тока 20 Вт, 0–10 В с регулируемой яркостью:
0/1-10 В постоянного тока затемнения
Ряд | Затемнение | Модель | Вход | Власть | ПФ | Выходное напряжение | Выходной ток |
ПЭ-Н14АА 3-14,7 Вт |
0-10 В 1-10 В ШИМ 10 В 100 тыс. Резистор ТОЛКАТЬ |
ПЭ-Н14АА24 | 100-250 В переменного тока | 12 Вт | КНИ 0,88-0,96PF<10% | 9-24В | 200/250/280/300/350/400/450/500мА |
ПЭ-Н14АА42 | 14,7 Вт | 9-42В | 150/180/200/250/280/300/320/350мА | ||||
ПЭ-Н20АА 12-20 Вт |
0-10 В 1-10 В ШИМ 10 В 100 тыс. Резистор НАЖМИТЕ |
ПЭ-N20AA24 | 100-250 В переменного тока | 19,2 Вт | КНИ 0,88-0,96PF<10% | 9-24В | 450/500/550/600/650/700/750/800мА |
ПЭ-N20AA42 | 21 Вт | 9-42В | 200/250/280/300/350/400/450/500мА |
Светодиодный драйвер постоянного тока 20 Вт, 0–10 В с регулируемой яркостью. Применение:
1. Светодиодный монохромный источник света.
2. интеллектуальное освещение виллы
3. Доступна беспроводная интеллектуальная система освещения.
4. освещение музея
5. Высококачественное коммерческое освещение
Спецификация светодиодного драйвера постоянного тока 20 Вт, 0–10 В с регулируемой яркостью:
Модель | ПЭ-Н14АА42 | ПЭ-Н14АА24 | ПЭ-N20AA42 | ПЭ-N20AA24 | |
ВЫХОД | Выходное напряжение | 9-42 В постоянного тока | 9–24 В постоянного тока | 9-42 В постоянного тока | 9–24 В постоянного тока |
Максимальное выходное напряжение | 42 В постоянного тока | 24 В постоянного тока | 42 В постоянного тока | 24 В постоянного тока | |
Выходное напряжение без нагрузки | 53 В постоянного тока | 33 В постоянного тока | 53 В постоянного тока | 33 В постоянного тока | |
Выходной ток | 150/180/200/250 /280/300/320/350мА |
200/250/280/300 /350/400/450/500мА |
200/250/280/300 /350/400/450/500мА |
450/500/550/600 /650/700/750/800мА |
|
Выходная мощность | 2 Вт~14,7 Вт | 2 Вт~12 Вт | 2 Вт~21 Вт | 4 Вт~19,2 Вт | |
Уровень стробоскопа | Нет мерцания | ||||
Диапазон затемнения | 0~100%, возможен запуск светодиода при 0,3%. | ||||
Частота затемнения ШИМ | >3600 Гц | ||||
Текущая точность | ±5% | ||||
Режим отключения питания | Нет сигнала, максимальная яркость, выходная мощность | ||||
ВХОД | Интерфейс затемнения | 0–10 В, 1–10 В, ток интерфейса сигнала <2 мА/PUSH (P1 P2) | |||
Диапазон входного напряжения | 100–250 В переменного тока | ||||
Частота | 50/60 Гц | ||||
Входной ток | <0,14 А переменного тока, 230 В | <0,23 А переменного тока, 230 В | |||
Фактор силы | Коэффициент мощности>0,95/230 В переменного тока (при полной нагрузке) | Коэффициент мощности>0,96/230 В переменного тока (при полной нагрузке) | |||
КНИ | 230 В переменного тока при коэффициенте гармоник <10 % (при полной нагрузке) | ||||
Эффективность (тип.) | 82% | 84% | |||
Пусковой ток (тип.) | холодный старт30А при 230В переменного тока | ||||
Защита от перенапряжений | Л-Н: 1,5 кВ | ||||
Ток утечки | <0,25 мА/230 В переменного тока | ||||
СРЕДА | Рабочая температура | ta: 45°C tc: 80°C | |||
Рабочая влажность | 20 ~ 95% относительной влажности, без конденсации | ||||
Температура хранения, влажность | -40~80°C, относительная влажность 10~95% | ||||
Температурный коэффициент | ±0,03%/°C(0-50)°C | ||||
Вибрация | 10~500Гц, 2G 12мин/1цикл, период 72мин. каждый по осям X, Y, Z. | ||||
ЗАЩИТА | Защита от перегрева | Интеллектуальная регулировка или отключение выходного тока, если температура печатной платы ≥110°C, автоматически восстанавливается. | |||
Защита от перегрузки | Отключите выход, когда номинальная мощность≥102%, автоматическое восстановление. | ||||
Защита от короткого замыкания | Автоматическое выключение при возникновении короткого замыкания, автоматическое восстановление. | ||||
Защита без нагрузки | выходное постоянное напряжение. | ||||
БЕЗОПАСНОСТЬ и ЭМС |
Выдержать напряжение | Ввод/вывод/вывод: 3750 В переменного тока | |||
Сопротивление изоляции | I/P-O/P: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности | ||||
Стандарты безопасности | МЭК/ЭН61347-1, МЭК/ЭН61347-2-13 | ||||
ЭМС-излучение | EN55015, EN61000-3-2 класс C, IEC61000-3-3 | ||||
Устойчивость к ЭМС | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||||
Стандарт стробоскопического теста | ИЭЭЭ 1789 | ||||
ДРУГИЕ | Измерение | 127,5(97)×43×30 мм (Д×Ш×В) | |||
Упаковка | Коробка | ||||
Вес (Г.В.) | 192 г±10 г |
измерение:
Выбор тока светодиода:
Схема затемнения 0-10 В:
НАЖМИТЕ Даграмма затемнения:
Использование руководства:
Если не указано иное, все характеристики и параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
Этот продукт имеет крышку пресс-линии на входе с самоблокирующимся зажимом, ее можно открыть с помощью отвертки, тогда вы увидите входную клемму, соединенную с линией переменного тока L, и нулевую известь N. Выходная клемма подключает Согласно этикетке продукта, обратите внимание на положительный и отрицательный полюс.
1: пожалуйста, обратите внимание на различие между входом и выходом, правильно подключитесь, затем включите питание
2: сначала подключите нагрузку к выходу постоянного тока, откройте драйвер после проверки; в режиме постоянного тока, если питание включено при разомкнутой цепи, выключите драйвер и не подключайте светодиод до тех пор, пока не выйдет электрическая энергия, накопленная на выходе, иначе это может повредить светодиод;
3. этот тип драйвера ограничен только использованием светодиодных ламп, диапазон входного напряжения составляет 100-250 В переменного тока, теплоизоляционный хлопок и другие предметы, которые препятствуют рассеиванию тепла продукта, который соответствует продукту в соответствии с указанными выходное напряжение, диапазон тока, температура окружающей среды при использовании составляет -20-45 градусов, поверхность не может соответствовать условиям окружающей среды, на этот продукт предоставляется 5 лет бесплатной гарантии.
1. Светодиодная лампа не горит после первого подключения драйвера затемнения. Выключите вход переменного тока и проверьте следующее:
1) есть ли плохой контакт на выходе постоянного тока;
2) перевернута ли полярность выхода постоянного тока или приварена светодиодная плата;
3) является ли вход переменного тока плохим контактом, проверьте после устранения этих неисправностей;
2. Устройство имеет хорошее соединение, светодиод горит, но светодиод мерцает. Отключите вход переменного тока и проверьте следующее:
1). совпадают ли параметры и фактические параметры.
2). Пожалуйста, своевременно свяжитесь с нами, если у вас есть какие-либо вопросы по использованию, мы постараемся сделать все возможное, чтобы решить проблемы с вами.
Разница между 0–10 В и 1–10 В:
1. Когда диммер 0/10 В настроен на максимальное напряжение 10 В, выходной ток достигнет 100% выходной мощности, а яркость достигнет 100%. Когда диммер 0-10 В настроен на 0 В, ток будет минимальным, и свет выключится; Когда затемнение 1-10 В настроено на 1 В, ток является минимальным.
и свет выключен.
2. Разница между затемнением 0–10 В и 1–10 В: разное напряжение запуска и закрытия, 0–10 В включено при 0,7 В (минимальная яркость), 1–10 В включено при 1,2 В (минимальная яркость).
3. Цифровой драйвер затемнения 0-10 В и 1-10 В, автоматическая идентификация двух режимов затемнения.
4. Одна и та же сигнальная цепь одновременно управляет светом и темнотой.
5. Диммер (система затемнения) делится на сигналы затемнения 0-10 В и 1-10 В.
6. Совместимость с диммированием зависит от расстояния управления сигнальной линией и количества источников питания управления. Если число слишком велико или сигнальная линия слишком длинная, возникнут такие проблемы, как невозможность регулировки ниже и невозможность регулировки.
Объем гарантии на продукт:
1. Интерфейс управления сигналом не должен быть подключен к напряжению выше 15 В, чтобы повредить источник питания.
2. Входные и выходные соединения перепутаны, что приводит к повреждению питания.
3. Блок питания поврежден из-за попадания воды.
