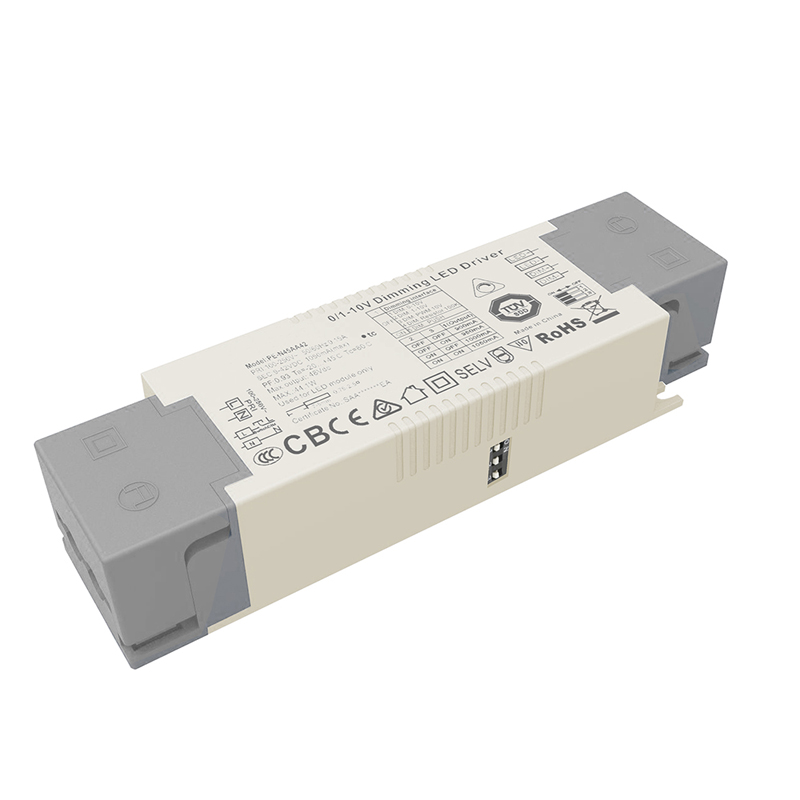

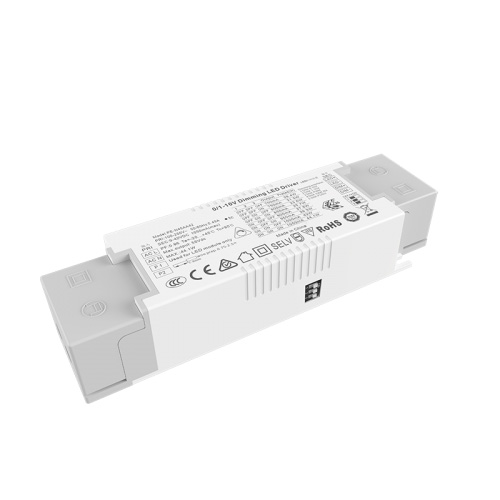

Драйвер регулировки яркости резистора 0-10 В/1-10 В/10 В PWM/100K является одним из драйверов светодиодов с регулируемым током, разработанных моей компанией, с высоким коэффициентом мощности, высокой эффективностью, высокой точностью, использованием эффективного стабильного чипа управления переключателем с низкими потерями. А высокопроизводительные компоненты обеспечивают низкий уровень шума, энергосбережение, защиту окружающей среды, длительный срок службы и другие характеристики.
PE-N30AA/PE-N45AA имеют пять функций затемнения. Используйте DIP-переключатель, чтобы выбрать затемнение PUSH.
Интерфейс затемнения:
1,0–10 В затемнения, используйте стандартное затемнение 0–10 В/100 К 10 В ШИМ.
2. НАЖМИТЕ затемнение.
Светодиодный драйвер постоянного тока, 30 Вт, 0–10 В с регулируемой яркостью. Особенности:
1. Встроенный резистор 0-10 В/1-10 В/10 В ШИМ/100 кОм с затемнением
2. Выходной сигнал не мерцает
3. Международное универсальное входное напряжение переменного тока (100–265 В переменного тока).
4. Защита: короткое замыкание, перенапряжение/перегрузка по току.
5. Технология теплопроводности силикагеля, естественный холодный ветер.
6. Встроенный MCU, адаптивный 0-10 В и 1-10 В.
7. Диапазон затемнения 0-100%
8. Терминал быстрого прессования, безопасный и удобный.
9. Внутренний сигнал конструкции подключен к обратной цепи, один из которых не повлияет на управление другим драйвером.
10. Класс защиты II.
11. Пять лет гарантии.
12. Сертификат TUV CE SAA C-TICK ENEC.
13. 147,5*42,5*30 мм
Светодиодный драйвер постоянного тока 30 Вт, 0–10 В с регулируемой яркостью. Список моделей:
0/1-10 В постоянного тока затемнения
Ряд | Затемнение | Модель | Вход | Власть | ПФ | Выходное напряжение | Выходной ток |
ПЭ-Н30АА 21-30 Вт |
0-10 В 1-10 В ШИМ 10 В Резистор 100К НАЖМИТЕ |
ПЭ-N30AA42 | 100-250 В переменного тока | 29,4 Вт | КНИ 0,88-0,96PF<10% | 9-42В | 350/400/450/500/550/600/650/700мА |
ПЭ-N45AA 30-45 Вт |
0-10 В 1-10 В ШИМ 10 В Резистор 100К НАЖМИТЕ |
ПЭ-N45AA42 | 100-250 В переменного тока | 44,1 Вт | КНИ 0,88-0,96PF<10% | 9-42В | 700/750/800/850/900/950/1000/1050мА |
Светодиодный драйвер постоянного тока 30 Вт, 0–10 В с регулируемой яркостью. Применение:
1. Светодиодный монохромный источник света.
2. интеллектуальное освещение виллы
3. Доступна беспроводная интеллектуальная система освещения.
4. музейное освещение
5. элитное коммерческое освещение
Спецификация светодиодного драйвера постоянного тока 30 Вт, 0–10 В с регулируемой яркостью:
Модель | ПЭ-N30AA42 | ПЭ-N45AA42 | |
ВЫХОД | Выходное напряжение | 9-42 В постоянного тока | 9-42 В постоянного тока |
Максимальное выходное напряжение | 42 В постоянного тока | 42 В постоянного тока | |
Выходное напряжение без нагрузки | 55 В постоянного тока | 55 В постоянного тока | |
Выходной ток | 550/600/650/700мА | 900/950/1000/1050мА | |
Выходная мощность | 4,95 Вт~29,4 Вт | 8,1 Вт~44,1 Вт | |
Уровень стробоскопа | Нет мерцания | ||
Диапазон затемнения | 0~100%, возможно начало светодиода при 0,03%. | ||
Частота затемнения ШИМ | >3600 Гц | ||
Текущая точность | ±3% | ||
Пульсация и шум | ≤2 В (без затемнения) | ||
ВХОД | Интерфейс затемнения | Сопротивление 0-10 В/1-10 В/10 В ШИМ/100 К, ток управления сигналом <0,1 мА | |
Диапазон входного напряжения | 100–250 В переменного тока | ||
Частота | 50/60 Гц | ||
Входной ток | <0,37 А | <0,56 А | |
Фактор силы | Коэффициент мощности>0,95/100 В переменного тока, при полной нагрузке | Коэффициент мощности>0,95/100 В переменного тока, при полной нагрузке | |
КНИ | 230 В переменного тока при коэффициенте гармоник ≤15 % (полная нагрузка) | ||
КПД(тыс.) |
85%полная нагрузка | 87%полная загрузка | |
Пусковой ток (тип.) | Холодный старт 3,7 А при 230 В переменного тока | Холодный старт 5,6 А при 230 В переменного тока | |
Защита от перенапряжений | Л-Н: 2кВ | ||
Ток утечки | <0,25 мА/230 В переменного тока | ||
СРЕДА | Рабочая температура | ta: 45 °C tc: 80 °C | |
Рабочая влажность | 20 ~ 95% относительной влажности, без конденсации | ||
Температура хранения, влажность | -40~80°C, относительная влажность 10~95% | ||
Темп. Коэффициент |
±0,03%/°C(0-50)°C | ||
Вибрация | 10~500Гц, 2G 12мин/1цикл, период 72мин. каждый по осям X, Y, Z. | ||
ЗАЩИТА | Защита от перегрева | Интеллектуальная регулировка или отключение выходного тока, если температура печатной платы ≥110°C, автоматически восстанавливается. | |
Защита от перегрузки | Отключите выход, когда номинальная мощность≥102%, автоматическое восстановление. | ||
Защита от короткого замыкания | Автоматическое выключение при возникновении короткого замыкания, автоматическое восстановление. | ||
Защита без нагрузки | выходное постоянное напряжение. | ||
БЕЗОПАСНОСТЬ И ЭМС | Выдержать напряжение | Ввод/вывод/вывод: 3750 В переменного тока | |
Сопротивление изоляции | I/P-O/P: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности | ||
Стандарты безопасности | МЭК/ЭН61347-1, МЭК/ЭН61347-2-13 | ||
ЭМС-излучение | EN55015, EN61000-3-2 класс C, IEC61000-3-3 | ||
Устойчивость к ЭМС | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Стандарт стробоскопического теста | ИЭЭЭ 1789 | ||
ДРУГИЕ | Измерение | 147,5(117)×43×30 мм (Д×Ш×В) | |
Упаковка | полиэтиленовый пакет | ||
Вес (Г.В.) | 187/245 г±10 г |
Измерение:
Выбор тока светодиода:
0-10 В затемнения и подключение PUSH затемнения:
Использование руководства:
1. Обратите внимание на различие между входом и выходом, правильно подключитесь, затем включите питание.
2. Пожалуйста, сначала подключите нагрузку к выходу постоянного тока, откройте драйвер после проверки; В режиме постоянного тока при включении питания при разомкнутой цепи выключите драйвер и не подключайте светодиод до тех пор, пока не высвободится электрическая энергия, накопленная на выходе, иначе это может привести к повреждению светодиода.
3. этот тип драйвера ограничен только использованием светодиодных ламп, диапазон входного напряжения составляет 100-265 В переменного тока, теплоизоляционный хлопок и другие предметы, которые препятствуют рассеиванию тепла продукта, который соответствует продукту в соответствии с указанными требованиями. выходное напряжение, диапазон тока, температура окружающей среды при использовании -20-45 градусов, поверхность не может соответствовать условиям окружающей среды, на этот продукт предоставляется пятилетняя бесплатная гарантия.
Аномальные состояния и соответствующие методы лечения:
1. Светодиодная лампа не горит после первого подключения драйвера. Выключите вход переменного тока и проверьте следующее:
1)независимо от того, плохой ли контакт на выходе постоянного тока.
2)независимо от того, изменена ли полярность выхода постоянного тока или светодиодная плата приварена.
3) Плохой ли контакт на входе переменного тока, проверьте после устранения этих неисправностей.
2. Устройство имеет хорошее соединение, светодиод горит, но светодиод мерцает. Отключите вход переменного тока и проверьте следующее:
1). совпадают ли параметры и фактические параметры.
2). Пожалуйста, своевременно свяжитесь с нами, если у вас есть какие-либо вопросы по использованию, мы постараемся сделать все возможное, чтобы решить проблемы с вами.
Заявление:
Изображения и характеристики предназначены только для справки, они имеют преимущественную силу, характеристики могут быть изменены с последующим уведомлением.
Разница между 0–10 В и 1–10 В:
1. Когда диммер 0/10 В настроен на максимальное напряжение 10 В, выходной ток достигнет 100% выходной мощности, а яркость достигнет 100%. Когда диммер 0–10 В настроен на 0 В, ток будет минимальным, и свет выключится; Когда затемнение 1–10 В установлено на 1 В, ток становится минимальным, и свет выключается.
2. Разница между затемнением 0–10 В и 1–10 В: разное напряжение запуска и закрытия, 0–10 В включено при 0,7 В (минимальная яркость), 1–10 В включено при 1,2 В (минимальная яркость).
3. Цифровой драйвер затемнения 0-10 В и 1-10 В, затемняющий автоматическую идентификацию двух режимов затемнения.
4. Одна и та же сигнальная цепь одновременно управляет светом и темнотой.
5. Диммер (система затемнения) делится на сигналы затемнения 0-10 В и 1-10 В.
6. Совместимость с диммированием зависит от расстояния управления сигнальной линией и количества источников питания управления. Если число слишком велико или сигнальная линия слишком длинная, возникнут такие проблемы, как невозможность регулировки ниже и невозможность регулировки.
