STARWELL является одним из производителей и поставщиков светодиодных драйверов постоянного тока 0-10 В с регулируемой яркостью мощностью 60 Вт в Китае, которые могут продавать светодиодные драйверы постоянного тока мощностью 60 Вт с регулируемой яркостью 0-10 В оптом. Мы можем предоставить профессиональное обслуживание и лучшую цену для вас. Если вас интересует светодиодный драйвер постоянного тока 0–10 В с регулируемой яркостью мощностью 60 Вт, пожалуйста, свяжитесь с нами. Мы следим за качеством отдыха, уверены, что цена на совесть, преданное обслуживание.
ЦП PE-N60AA используется для управления кривой затемнения и управления смешанной частотой для достижения яркости восприятия угла обзора. В качестве сырья используются первоклассные бренды, а импортные чипы предназначены для сверхглубокого затемнения. Они соответствуют множеству интеллектуальных систем затемнения, представленных на рынке, точно контролируют яркость, имеют медленный запуск и сверхмалые размеры.

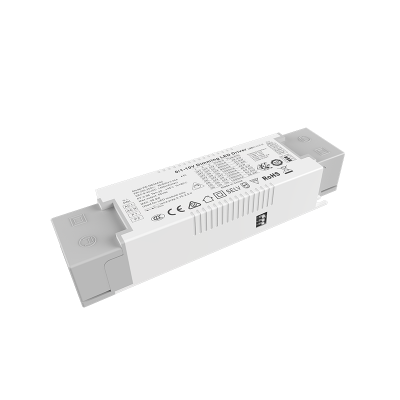

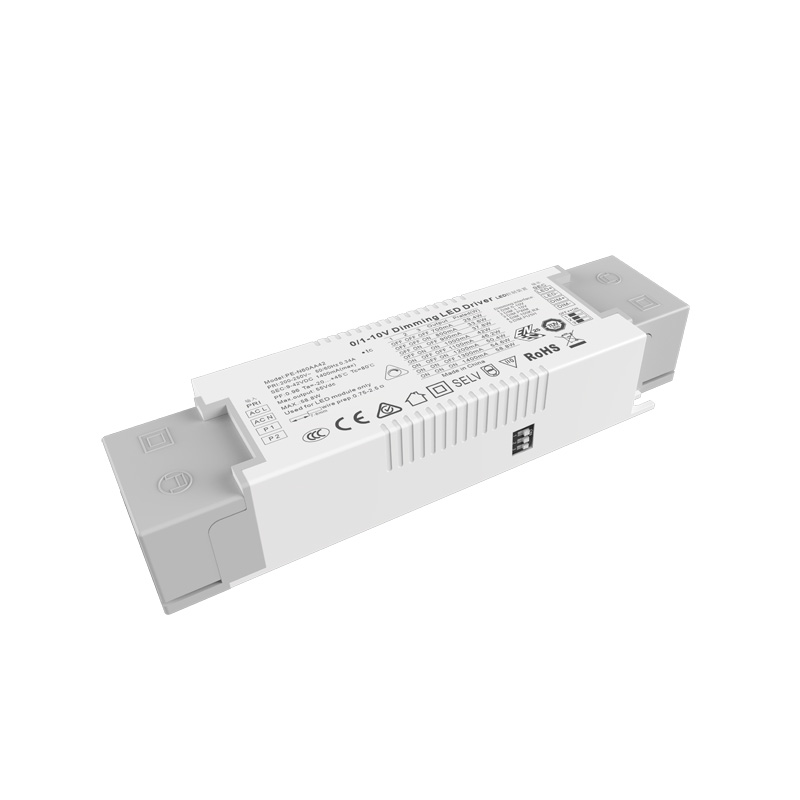

Светодиодный драйвер постоянного тока, 60 Вт, 0–10 В с регулируемой яркостью. Особенности:
1. интегрировать несколько интерфейсов затемнения сигнала
2. цифровой выход управления без стробоскопа
3. Диапазон входного переменного тока 200-250 В.
4. естественное воздушное охлаждение, влагостойкий, теплопроводящий силиконовый процесс рассеивания тепла
5. дизайн с глубоким затемнением
6. несколько функций защиты
7. дизайн обжима, удобный и быстрый.
8. Сертификат TUV CE SAA ENEC.
9. 160*43*30 мм
Список моделей светодиодных драйверов постоянного тока, 60 Вт, 0–10 В с регулируемой яркостью:
0/1-10 В постоянного тока затемнения
Ряд | Затемнение | Модель | Вход | Власть | ПФ | Выходное напряжение | Выходной ток |
ПЭ-N60AA 21-30 Вт |
0-10 В 1-10 В ШИМ 10 В 100 тыс. Резистор НАЖМИТЕ |
ПЭ-N60AA42 | 200-250 В переменного тока | 58,8 Вт | КНИ 0,88-0,96PF<10% | 9-42В | 700/800/900/1000/1100/1200/1300/1400мА |
Светодиодный драйвер постоянного тока 60 Вт с регулируемой яркостью 0–10 В. Применение:
1. Светодиодный монохромный источник света.
2. интеллектуальное освещение виллы
3. Доступна беспроводная интеллектуальная система освещения.
4. музейное освещение
5. элитное коммерческое освещение
Спецификация светодиодного драйвера постоянного тока 60 Вт, 0–10 В с регулируемой яркостью:
Модель | ПЭ-N60AA42 | |
ВЫХОД | Выходное напряжение | 9-42 В постоянного тока |
Максимальное выходное напряжение | 42 В постоянного тока | |
Выходное напряжение без нагрузки | 55 В постоянного тока | |
Выходной ток | 700/800/900/1000/1100/1200/1300/1400мА | |
Выходная мощность | 6,3 Вт~58,8 Вт | |
Уровень стробоскопа | Нет мерцания | |
Диапазон затемнения | 0~100%, возможно начало светодиода при 0,3%. | |
Частота затемнения ШИМ | >3600 Гц | |
Текущая точность | ±5% | |
Режим отключения питания | Нет сигнала, максимальная яркость, выходная мощность | |
ВХОД | Интерфейс затемнения | 0–10 В, 1–10 В, ток интерфейса сигнала <2 мА/PUSH (P1 P2) |
Диапазон входного напряжения | 200-250 В переменного тока | |
Частота | 50/60 Гц | |
Входной ток | <0,34 А переменного тока, 230 В | |
Фактор силы | Коэффициент мощности>0,98/230 В переменного тока (при полной нагрузке) | |
КНИ | 230 В переменного тока при коэффициенте гармоник <8 % (при полной нагрузке) | |
Эффективность (тип.) | 87% | |
Пусковой ток (тип.) | холодный старт30А при 230В переменного тока | |
Защита от перенапряжений | Л-Н: 1,5 кВ | |
Ток утечки | <0,25 мА/230 В переменного тока | |
СРЕДА | Рабочая температура | ta: 45°C tc: 80°C |
Рабочая влажность | 20 ~ 95% относительной влажности, без конденсации | |
Температура хранения, влажность | -40~80°C, относительная влажность 10~95% | |
Температурный коэффициент | ±0,03%/°C(0-50)°C | |
Вибрация | 10~500Гц, 2G 12мин/1цикл, период 72мин. каждый по осям X, Y, Z. | |
ЗАЩИТА | Защита от перегрева | Интеллектуальная регулировка или отключение выходного тока, если температура печатной платы ≥110°C, автоматически восстанавливается. |
Защита от перегрузки | Отключите выход, когда номинальная мощность≥102%, автоматическое восстановление. | |
Защита от короткого замыкания | Автоматическое выключение при возникновении короткого замыкания, автоматическое восстановление. | |
Защита без нагрузки | выходное постоянное напряжение. | |
БЕЗОПАСНОСТЬ и ЭМС |
Выдержать напряжение | Ввод/вывод/вывод: 3750 В переменного тока |
Сопротивление изоляции | I/P-O/P: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности | |
Стандарты безопасности | МЭК/ЭН61347-1, МЭК/ЭН61347-2-13 | |
ЭМС-излучение | EN55015, EN61000-3-2 класс C, IEC61000-3-3 | |
Устойчивость к ЭМС | EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Стандарт стробоскопического теста | ИЭЭЭ 1789 | |
ДРУГИЕ | Измерение | 160(130)×43×30 мм (Д×Ш×В) |
Упаковка | Коробка | |
Вес (Г.В.) | 260 г±10 г |
Размеры:
Выбор тока светодиодного драйвера:
Диаграмма регулировки яркости 0–10 В/1–10 В:
Схема регулировки яркости PUSH:
Использование руководства:
Если не указано иное, все характеристики и параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
Этот продукт имеет на входе крышку пресс-линии с самоблокирующимся зажимом, ее можно открыть с помощью отвертки, тогда вы увидите входную клемму, соединенную с линией переменного тока L, и нулевую известь N. Выходная клемма подключает Согласно этикетке продукта, обратите внимание на положительный и отрицательный полюс.
1: пожалуйста, обратите внимание на различие между входом и выходом, правильно подключитесь, затем включите питание
2: сначала подключите нагрузку к выходу постоянного тока, откройте драйвер после проверки; в режиме постоянного тока, если питание включено при разомкнутой цепи, выключите драйвер и не подключайте светодиод до тех пор, пока не выйдет электрическая энергия, накопленная на выходе, иначе это может повредить светодиод;
3. этот тип драйвера ограничен только использованием светодиодных ламп, диапазон входного напряжения составляет 100-250 В переменного тока, теплоизоляционный хлопок и другие предметы, которые препятствуют рассеиванию тепла продукта, который соответствует продукту в соответствии с указанными выходное напряжение, диапазон тока, температура окружающей среды при использовании составляет -20-45 градусов, поверхность не может соответствовать условиям окружающей среды, на этот продукт предоставляется 5 лет бесплатной гарантии.
1. Светодиодная лампа не горит после первого подключения диммирующего драйвера. Отключите вход переменного тока и проверьте следующее:
1) есть ли плохой контакт на выходе постоянного тока;
2) перевернута ли полярность выхода постоянного тока или приварена светодиодная плата;
3) является ли вход переменного тока плохим контактом, проверьте после устранения этих неисправностей;
2. Устройство имеет хорошее соединение, светодиод горит, но светодиод мерцает. Отключите вход переменного тока и проверьте следующее:
1). совпадают ли параметры и фактические параметры.
2). Пожалуйста, своевременно свяжитесь с нами, если у вас есть какие-либо вопросы по использованию, мы постараемся сделать все возможное, чтобы решить проблемы с вами.
Разница между 0–10 В и 1–10 В:
1. Когда диммер 0/10 В настроен на максимальное напряжение 10 В, выходной ток достигнет 100% выходной мощности, а яркость достигнет 100%. Когда диммер 0-10 В настроен на 0 В, ток будет минимальным, и свет выключится; Когда затемнение 1–10 В установлено на 1 В, ток становится минимальным, и свет выключается.
2. Разница между затемнением 0–10 В и 1–10 В: разное напряжение запуска и закрытия, 0–10 В включено при 0,7 В (минимальная яркость), 1–10 В включено при 1,2 В (минимальная яркость).
3. Цифровой драйвер затемнения 0-10 В и 1-10 В, затемняющий автоматическую идентификацию двух режимов затемнения.
4. Одна и та же сигнальная цепь одновременно управляет светом и темнотой.
5. Диммер (система затемнения) делится на сигналы затемнения 0-10 В и 1-10 В.
6. Совместимость с диммированием зависит от расстояния управления сигнальной линией и количества источников питания управления. Если число слишком велико или сигнальная линия слишком длинная, возникнут такие проблемы, как невозможность регулировки ниже и невозможность регулировки.
Объем гарантии на продукт:
1. Интерфейс управления сигналом не должен быть подключен к напряжению выше 15 В, чтобы повредить источник питания.
2. Входные и выходные соединения перепутаны, что приводит к повреждению питания.
3. Блок питания поврежден из-за попадания воды.
