Разбор нового устройства быстрой зарядки GaN мощностью 140 Вт от Apple

Новое быстрое зарядное устройство Apple мощностью 140 Вт поставляется с совершенно новой моделью A3607. Представление A3607 как совершенно нового зарядного аксессуара, разработанного Apple для устройств следующего поколения, привлекло широкое внимание отрасли к решениям для зарядки будущих устройств Apple.

Внешний вид, размеры и параметры практически такие же, как у предыдущей модели, была ли скорректирована его внутренняя архитектура? Были ли обновлены основные компоненты? Ответив на эти вопросы, компания ChargerLAB немедленно провела подробный разбор нового устройства быстрой зарядки Apple A3607 мощностью 140 Вт и теперь раскроет его истинную внутреннюю структуру.

Внешний вид Apple Fast Charger 140 Вт

Упаковка имеет классический минималистичный дизайн: на лицевой стороне напечатан логотип Apple, название продукта и его внешний вид.

Сбоку прикреплена наклейка с параметрами продукта.

Подробное описание параметров на наклейке будет позже представлено в разделе физического отображения продукта.

Зарядное устройство совместимо с устройствами USB‑C и официально рекомендовано для использования с 16-дюймовым MacBook Pro, оснащенным портом MagSafe 3.

Адаптер питания отечественного производства, дата производства 2026 год, модель А3607.

В комплект поставки входит зарядное устройство и руководство пользователя.

Зарядное устройство завернуто в защитную бумагу для предотвращения появления царапин в исходном состоянии.

Внешний вид нового устройства быстрой зарядки Apple мощностью 140 Вт идентичен предыдущей модели, с глянцевой отделкой и закругленными угловыми переходами.

Логотип Apple расположен по центру передней и задней части корпуса.

Информация о параметрах зарядного устройства напечатана на одной стороне корпуса.

Параметры продукта крупным планом

Вход: 100–240 В~ 50/60 Гц, 2 А

(USB PD) Выход: 5,2 В 3 А, 9 В 3 А, 15 В 5 А, 20,5 В 5 А, 28 В 5 А

Зарядное устройство прошло сертификацию CCC и KC.

Название продукта, модель и меры предосторожности напечатаны на другой стороне корпуса.

Модель нового устройства быстрой зарядки Apple мощностью 140 Вт — A3607.

Зарядное устройство оснащено складными стандартными китайскими штырями с двустворчатыми конструкциями с обеих сторон.

Контакты имеют классическую конструкцию независимого модуля, являются съемными и заменяемыми.

Крупный план Т-образного крепежного основания, которое также может служить заземляющим проводом.

На корпусе модуля имеется маркировка номинала 250 В~ 2,5 А и Jabil Inc., что указывает на то, что штыревой модуль поставляется компанией Jabil. Примечательно, что внутри слота модуля добавлен металлический зажим для дополнительной фиксации, чтобы модуль не ослаблялся после длительного использования.

Кроме того, конструкция штифта отличается от старой версии.

Выходной конец оснащен одним портом USB‑C с белым пластиковым сердечником.

Корпус розетки порта USB‑C также разработан независимо.

Измеренная длина корпуса нового устройства быстрой зарядки Apple мощностью 140 Вт составляет 95,68 мм.

Ширина 74,35 мм.

Толщина 28,51 мм.

Помещенный рядом со старым зарядным устройством Apple на основе нитрида галлия мощностью 140 Вт A2452, основной внешний вид и размеры нового и старого адаптеров питания полностью идентичны.

Интуитивное восприятие размера зарядного устройства в руке.

Кроме того, изделие весит примерно 285 г.

Протестировано с ChargerLAB POWER‑Z KM003C для определения выходного протокола порта USB‑C. Устройство поддерживает протоколы зарядки PD3.1 и DCP.

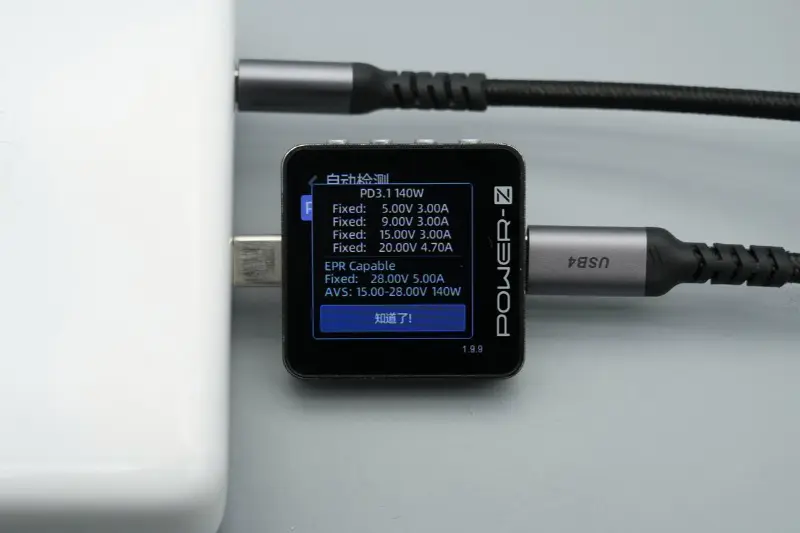

Пакет PDO показывает, что порт USB‑C также имеет пять механизмов с фиксированным напряжением: 5 В, 3 А, 9 В, 3 А, 15 В, 3 А, 20 В, 4,7 А, 28 В, 5 А, а также механизм напряжения AVS 15–28 В, 140 Вт.

При зарядке iPhone 17 Pro Max с помощью нового устройства быстрой зарядки Apple мощностью 140 Вт измеренная мощность зарядки составляет примерно 36,34 Вт.

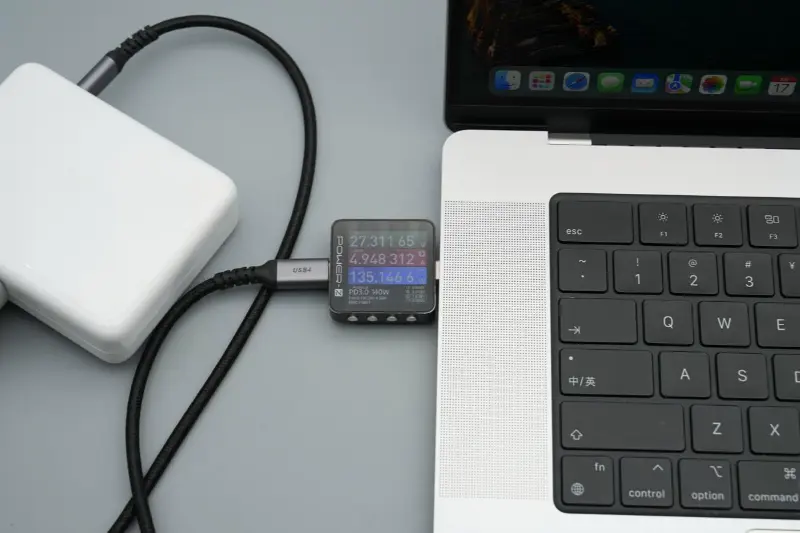

При зарядке MacBook Pro измеренная мощность зарядки составляет примерно 135,15 Вт, что позволяет успешно осуществлять быструю зарядку 28 В, 5 А, 140 Вт.

Разбор устройства быстрой зарядки Apple мощностью 140 Вт

Корпус зарядного устройства открывается путем разрезания сбоку.

Корпус очень толстый для надежной защиты, а края проклеены для усиления внутренних модулей.

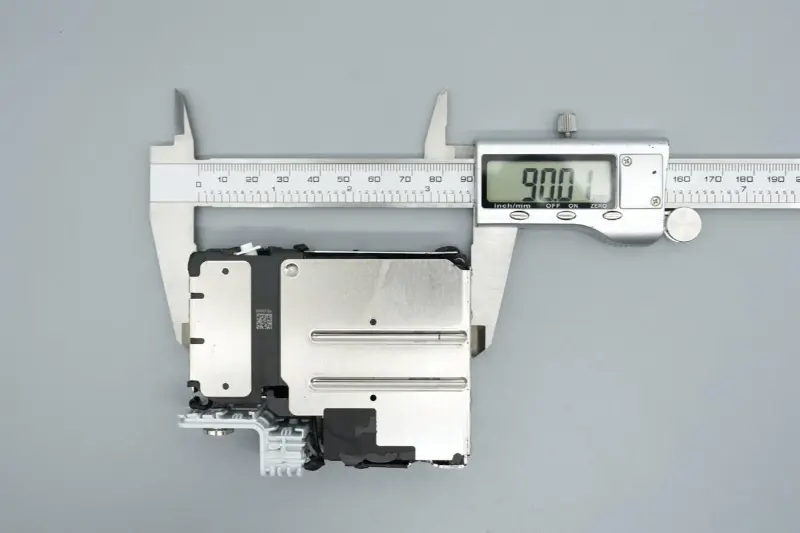

Измеренная длина внутреннего модуля составляет 90,01 мм.

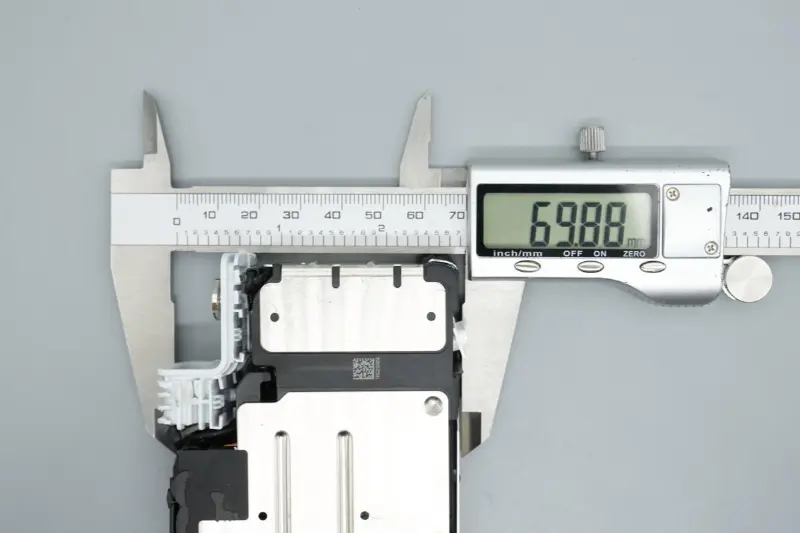

Ширина 69,88 мм.

Толщина 23,52 мм.

Модуль PCBA покрыт двумя встроенными металлическими оболочками для равномерного рассеивания тепла.

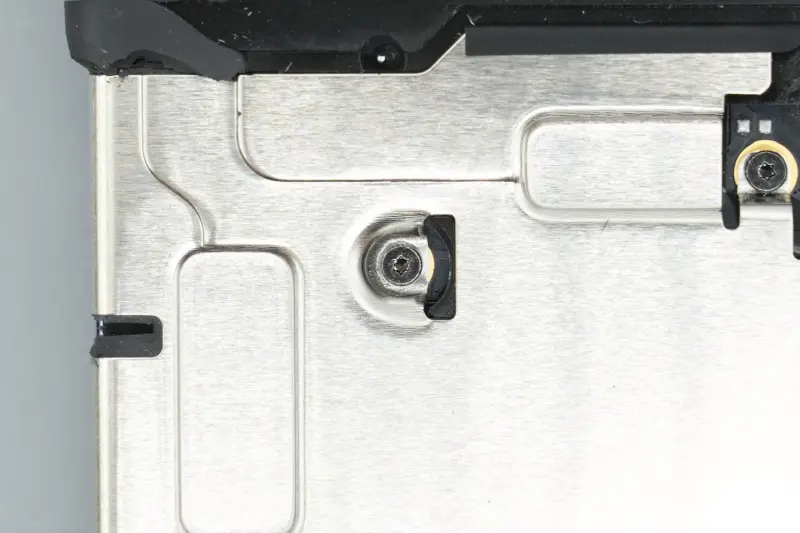

Металлические корпуса фиксируются винтами.

К некоторым участкам сбоку прикреплена изоляционная лента.

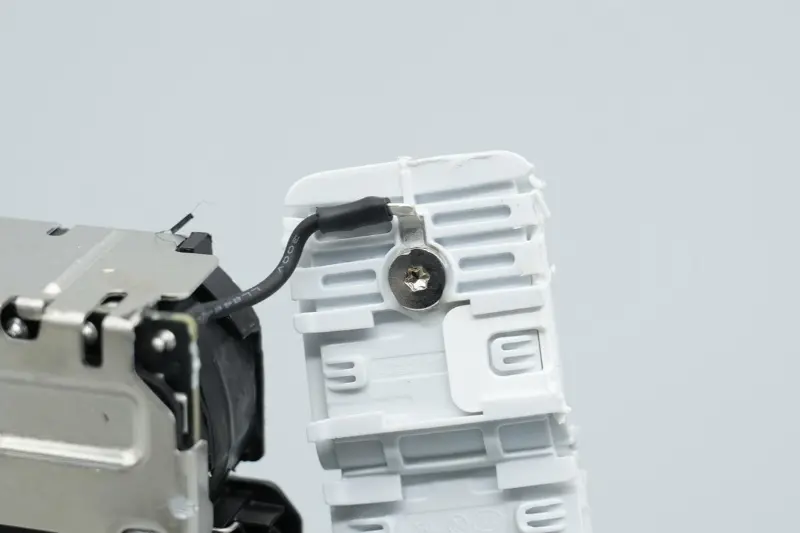

Провод на входном конце подключается к Т-образному крепежному основанию для заземления.

Термоусадочная трубка используется для изоляции в местах сварки клемм проводов переменного тока.

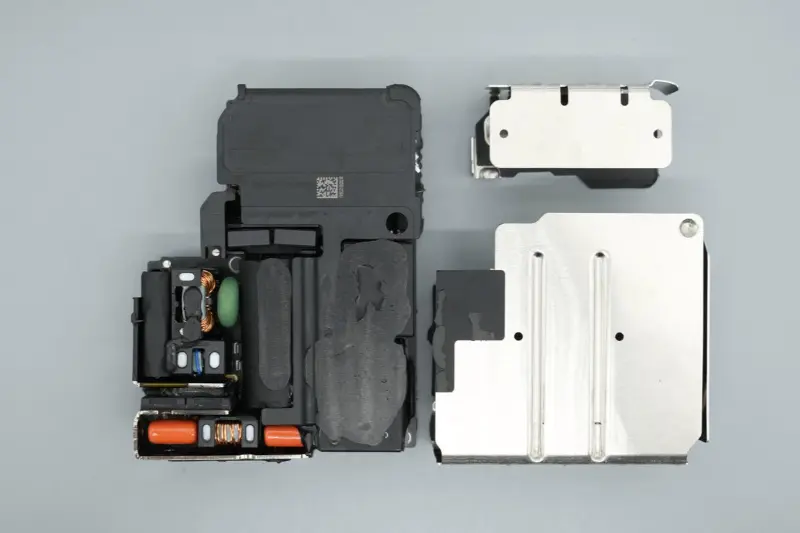

Выверните винты, чтобы снять металлические корпуса.

Изоляционная обработка применяется к внутренней стороне металлического корпуса, соответствующей задней части материнской платы и другим областям.

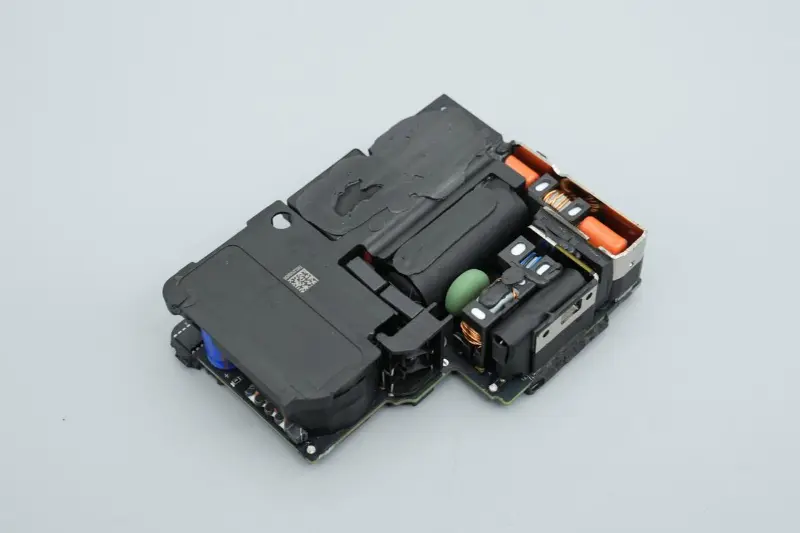

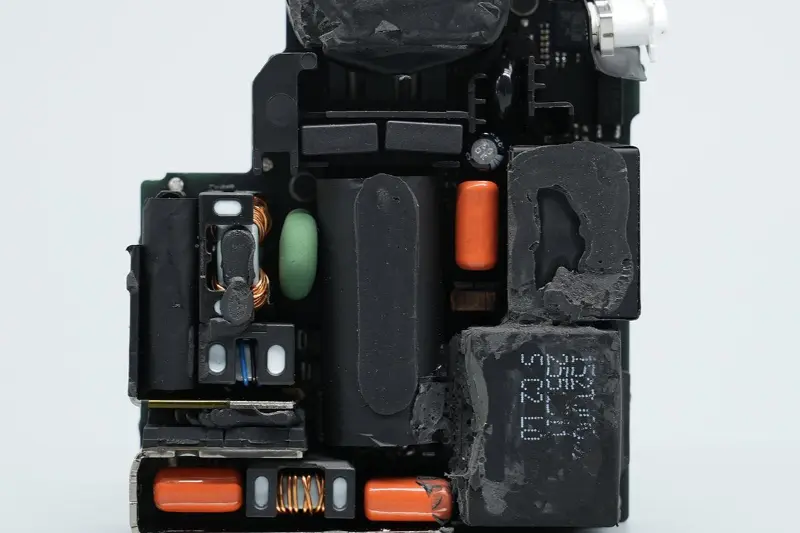

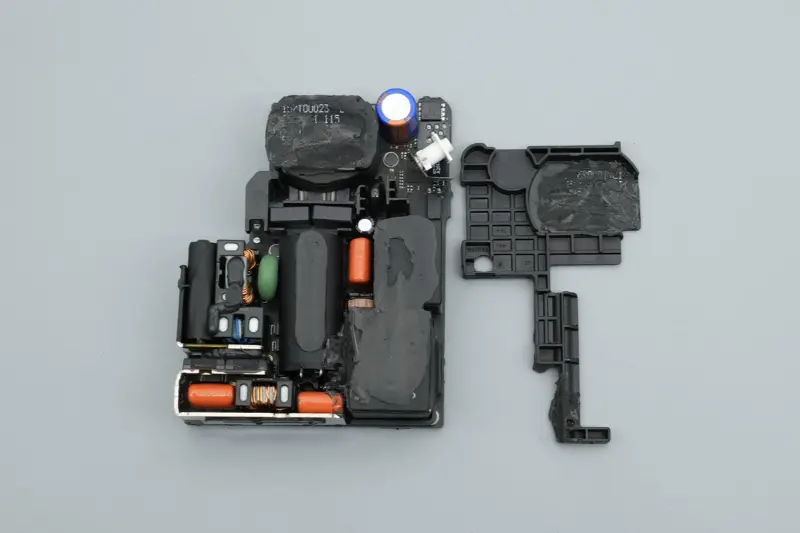

Пластиковая крышка закрывает зону трансформатора модуля, а такие компоненты, как конденсаторы и катушки индуктивности, приклеены.

Снимите пластиковую крышку, а в центральную часть вставлена ​​пластиковая рамка для усиления и изоляции.

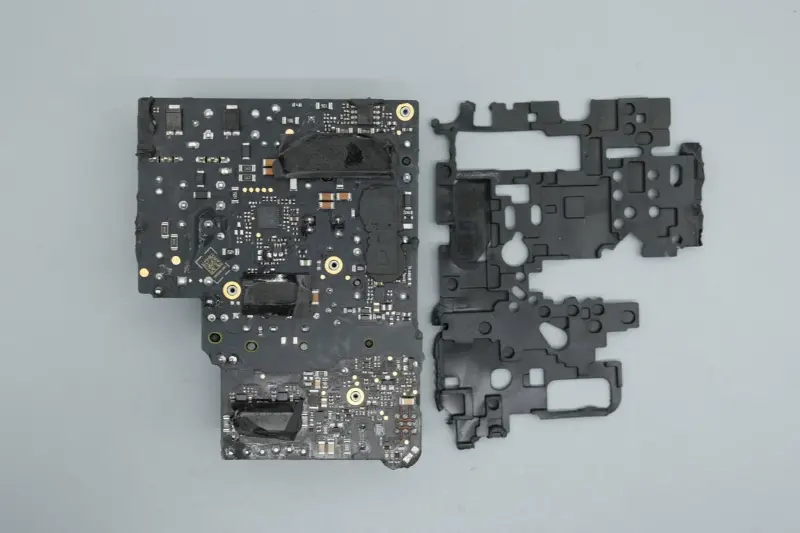

Задняя часть материнской платы покрыта мягкой резиновой накладкой для защиты.

Снимите защитную накладку, и вы увидите, что на соответствующие участки чипа нанесен теплопроводящий клей и прикреплены графитовые теплопроводящие наклейки.

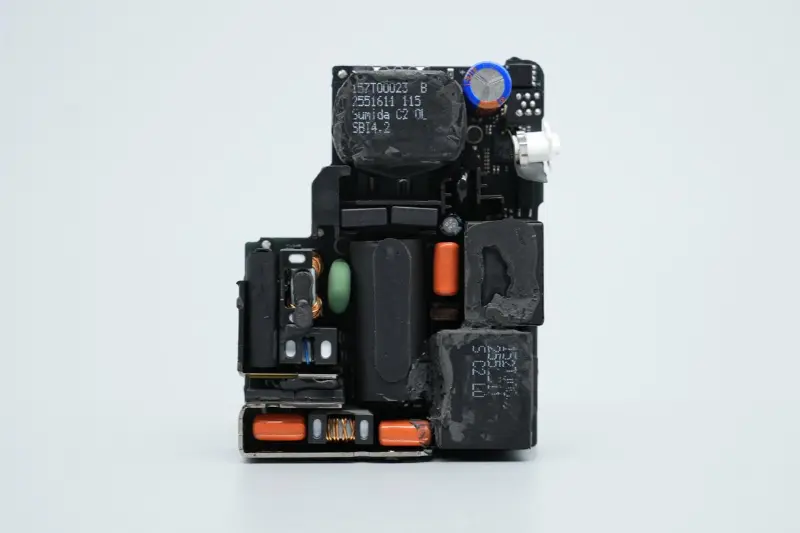

Передняя часть модуля PCBA оснащена предохранителями, синфазными индукторами, электролитическими конденсаторами высоковольтных фильтров, трансформаторами тока, пленочными конденсаторами, конденсаторами питания, повышающими индукторами PFC, понижающими индукторами, трансформаторами и другими устройствами с компактной и упорядоченной общей компоновкой.

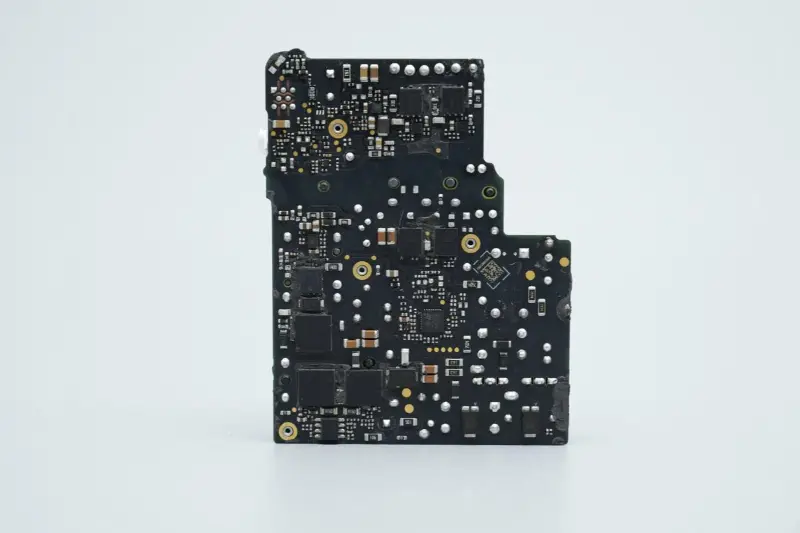

Задняя часть печатной платы оснащена соответствующими контроллерами и МОП-трубками для схемы повышения PFC и схемы импульсного источника питания LLC.

На входном конце модуля PCBA установлены два дополнительных радиатора, между которыми расположены две МОП-трубки активного выпрямителя Infineon.

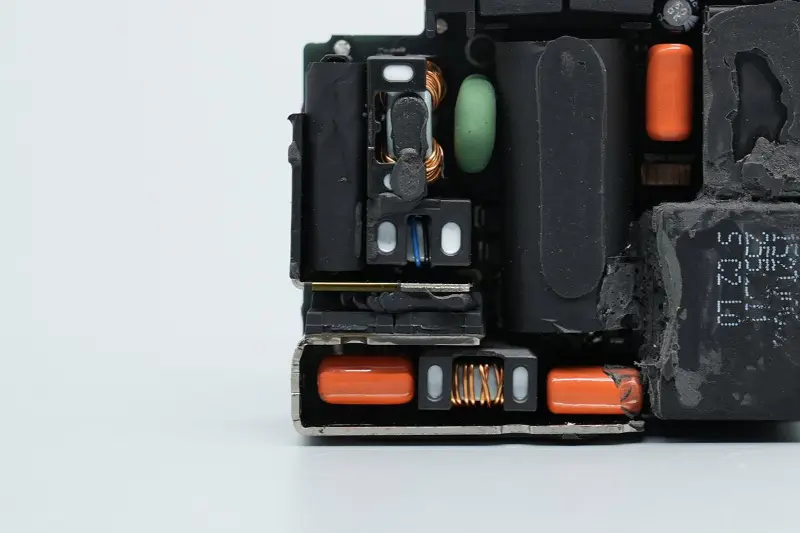

Зона, окруженная двумя радиаторами, также оснащена предохранителями, предохранительными конденсаторами X2, синфазными индукторами, варисторами, конденсаторами пленочных фильтров, катушками индуктивности фильтров и другими устройствами.

Предохранитель расположен поверх предохранительного конденсатора Х2 и обмотан лентой.

Снимите ленту, и вы увидите, что предохранительный конденсатор X2 покрыт пластиковой оболочкой для изоляции, а два компонента обернуты и зафиксированы лентой.

Номинальный ток предохранителя 3,15А, на один приварной штифт насажена изолирующая трубка.

Крупным планом предохранительный конденсатор Х2 емкостью 0,22мкФ.

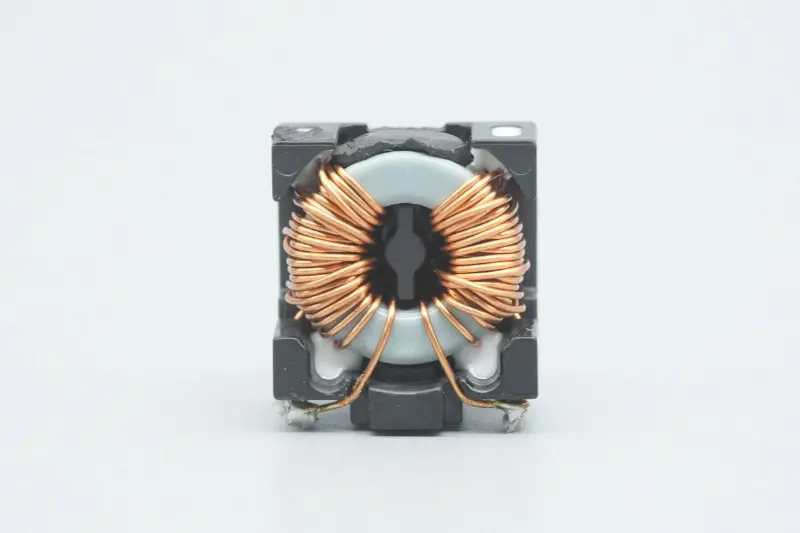

Синфазные индукторы используются для фильтрации электромагнитных помех и привариваются пластиковыми кронштейнами.

Крупный план еще одного синфазного индуктора.

Для защиты от входного перенапряжения используется варистор TVR10621M.

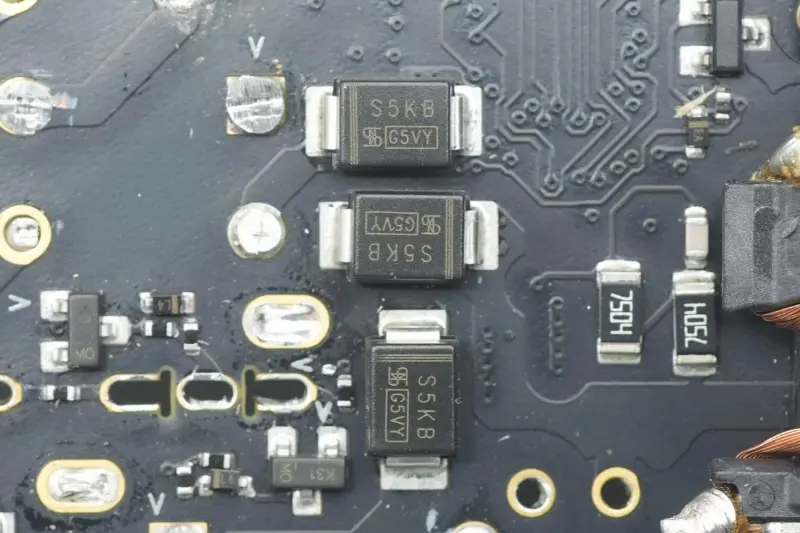

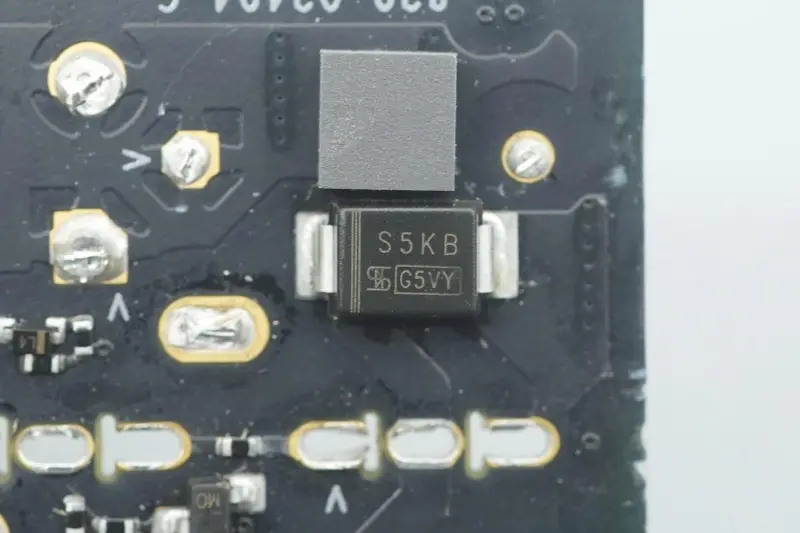

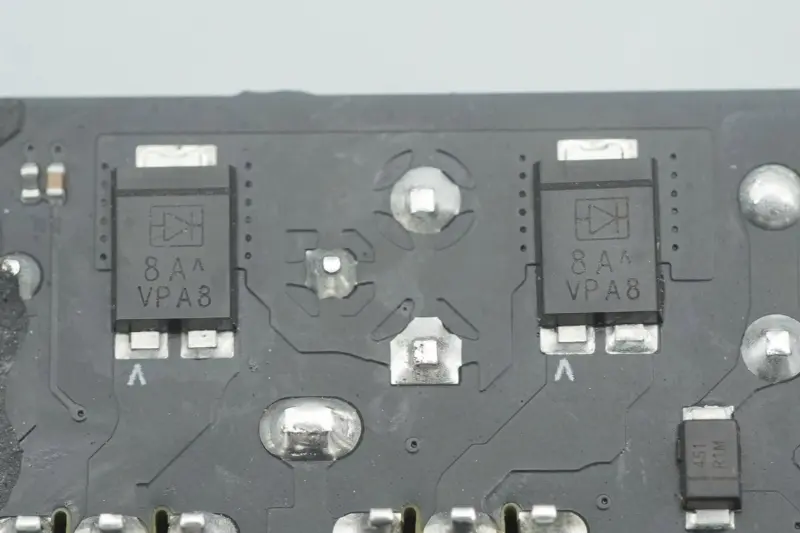

На входе используется мостовой выпрямитель, состоящий из четырех диодов.

Крупный план четвертого диода.

Крупный план двух других диодов в сочетании с Infineon CoolMOS IPA65R095C7 для активного выпрямления.

Две активные выпрямительные MOS-лампы производства Infineon, специальные модели для Apple, с маркировкой 65C095C7, упакованы в TO-220FP и используются для повышения эффективности выпрямления.

Крупный план двух пленочных конденсаторов емкостью 1 мкФ, 450 В.

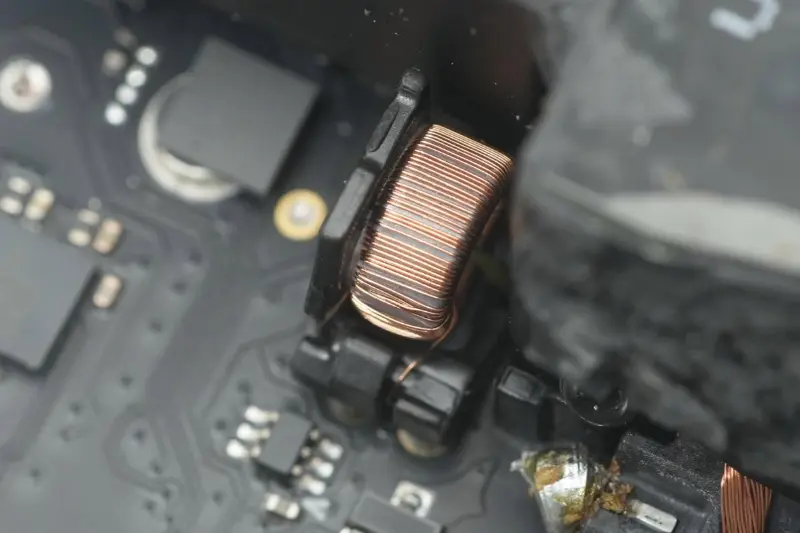

Крупный план индуктора магнитного кольцевого фильтра, армированного клеем.

На другом конце установлены повышающий индуктор PFC и понижающий индуктор.

Центральная область оснащена электролитическими конденсаторами высоковольтного фильтра, трансформаторами тока, пленочными конденсаторами, резонансными конденсаторами, конденсаторами питания основной микросхемы управления, Y-конденсаторами и другими устройствами. Электролитические конденсаторы высоковольтного фильтра обматываются изоляционной лентой и располагаются горизонтально.

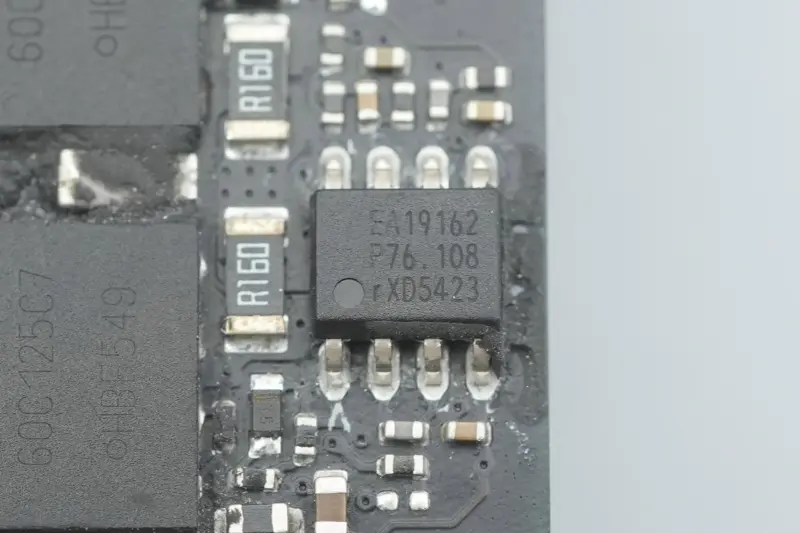

Контроллер PFC производства NXP, модель TEA19162T, со встроенной функцией разряда X-конденсатора, работающий в квазирезонансном режиме или режиме DCM. Он поддерживает диапазон входного напряжения 70–276 В, имеет плавный пуск и плавный останов и обеспечивает точное регулирование выходного напряжения.

TEA19162T использует переключение в долине или при нулевом напряжении для минимизации потерь при переключении, поддерживает ограничение частоты для уменьшения потерь при переключении и поддерживает пакетный режим для снижения энергопотребления. Упаковано в SO8.

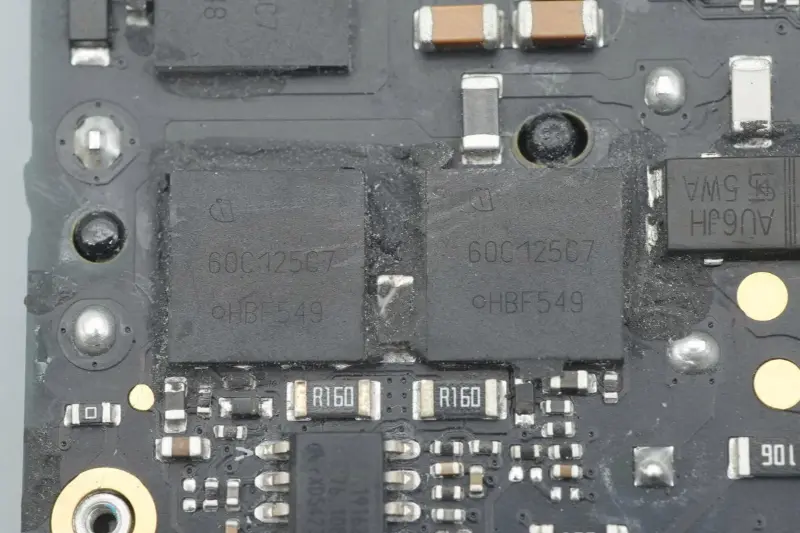

Трубка переключателя PFC производства Infineon, маркировка 60C125C7, упакована в VSON‑4.

Крупным планом повышающий индуктор PFC.

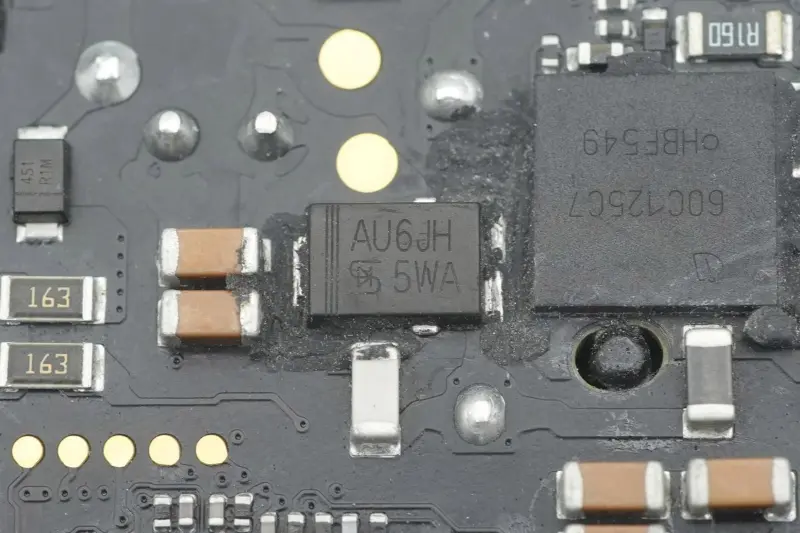

Выпрямительный диод PFC производства компании Taiwan Semiconductor, модель TUAU6JH, диод с быстрым восстановлением со спецификациями 600 В, 6 А, упакованный в TO-277A.

Электролитический конденсатор высоковольтного фильтра производства Rubycon, номинальное напряжение 450 В, 82 мкФ.

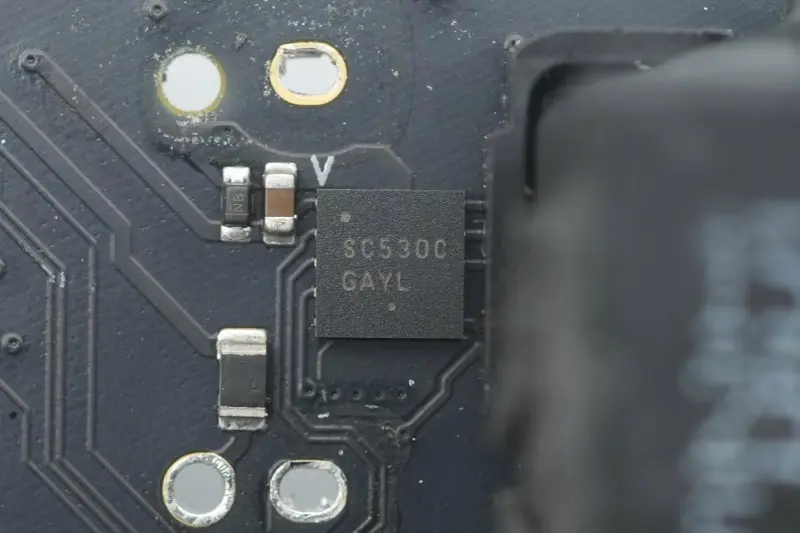

Драйвер для переключающих ламп Infineon и STMicroelectronics представляет собой специальную модель от ON Semiconductor с маркировкой SC530C.

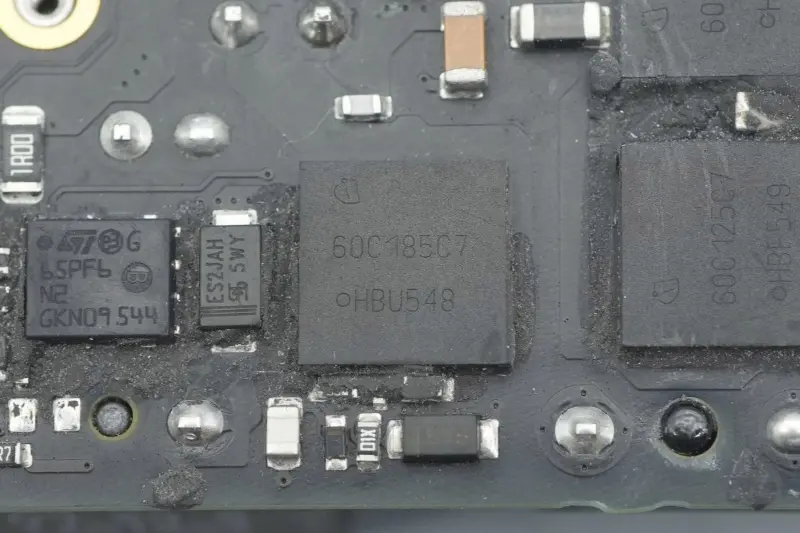

Специальная трубка MOS от Infineon с маркировкой 60C185C7, специальная модель для Apple, упакованная в VSON‑4.

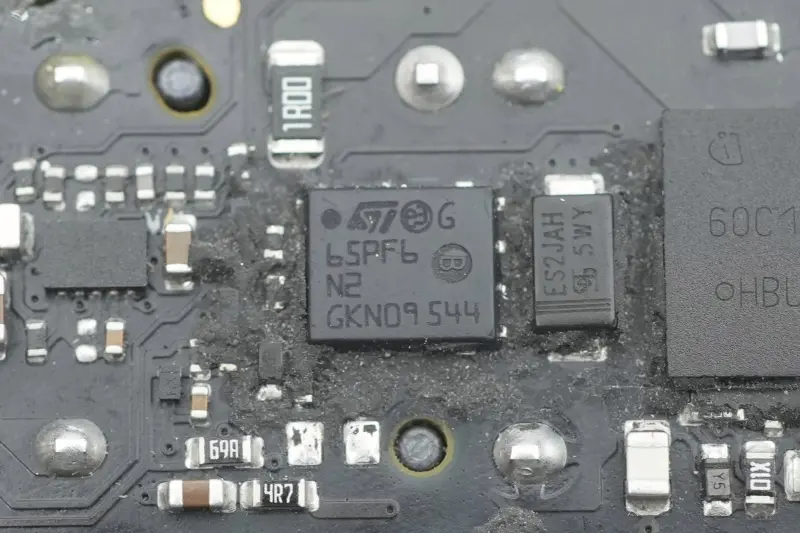

Еще одна МОП-трубка от STMicroelectronics с маркировкой 65PF6N2 упакована в PowerFLAT 5x6 HV.

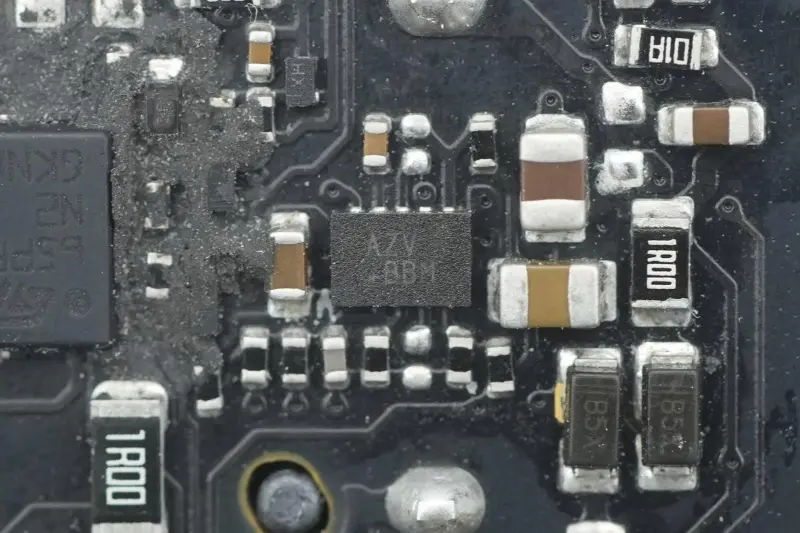

Чип с маркировкой AZV.

Трансформатор тока для определения входного тока понижающего каскада.

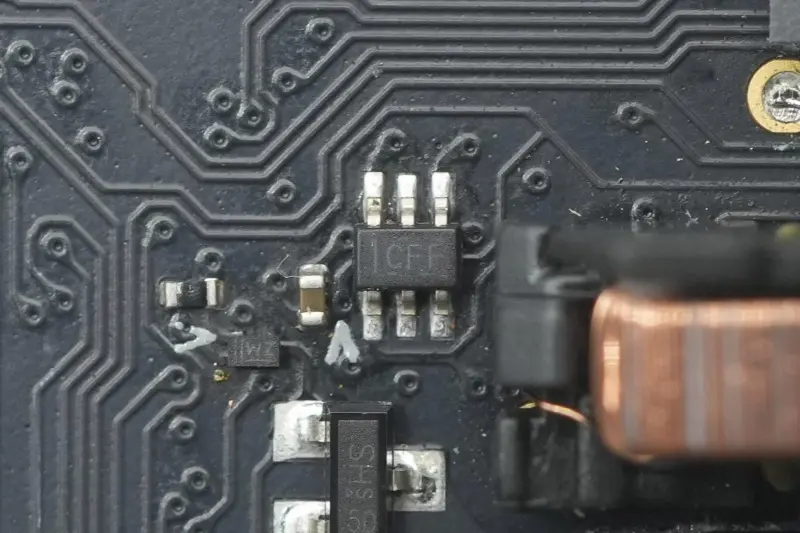

Двухканальный инвертор 1,65–5,5 В с входом триггера Шмитта производства Texas Instruments, с маркировкой CFF, модель SN74LVC2G14, в корпусе SC70.

Крупным планом понижающий индуктор.

Третий конденсатор пленочного фильтра имеет емкость 1 мкФ, 450 В.

Конденсатор питания основной микросхемы управления также производства Rubycon, номиналом 35 В, 47 мкФ.

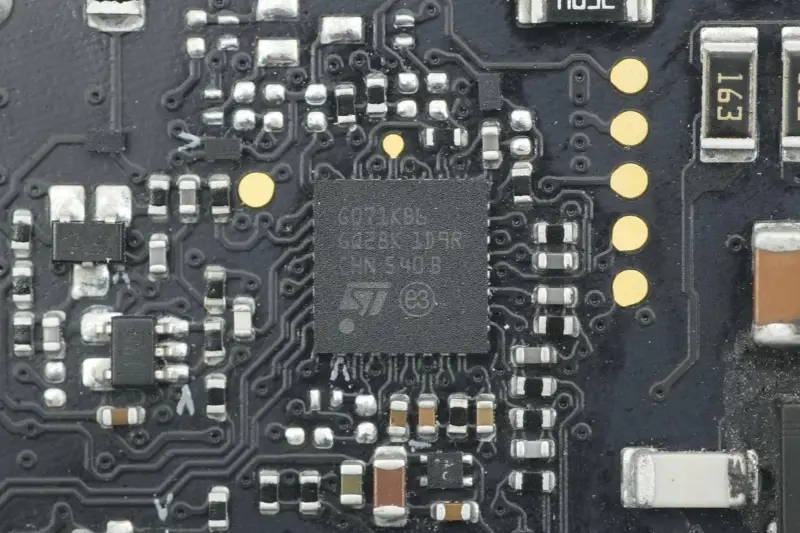

Микроконтроллер STMicroelectronics STM32G071KB M0 с ядром, встроенная флэш-память 128 КБ, ОЗУ 36 КБ, основная частота 64 МГц, упакован в UFQFPN32, используется для управления основным приводом источника питания.

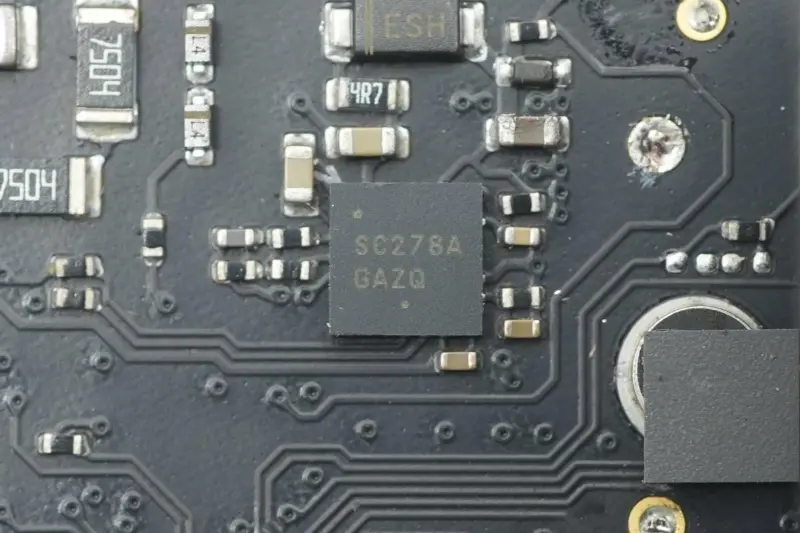

Драйвер для двух ламп переключателя LLC представляет собой специальную модель от ON Semiconductor с маркировкой SC278A, упакованную в DFN‑10.

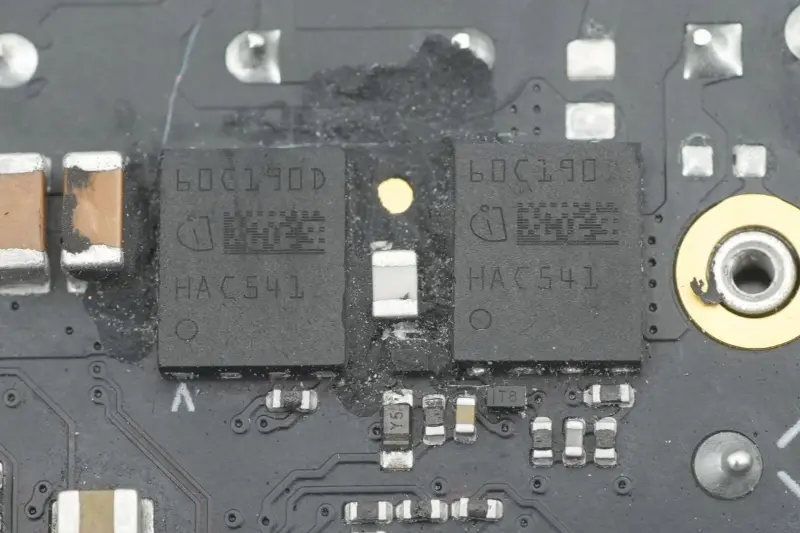

Две трубки переключателя LLC от Infineon, с маркировкой 60C190D, специальные модели для Apple, упакованные в TSON‑8‑6.

Два резонансных конденсатора производства VISHAY.

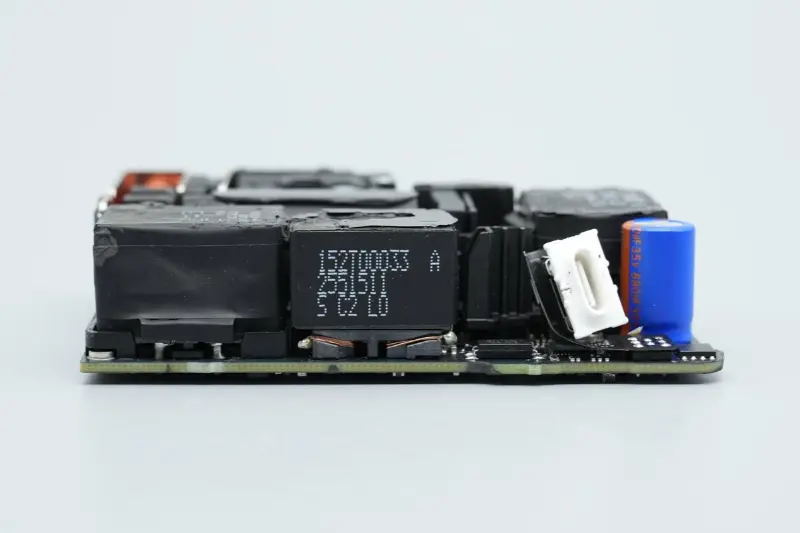

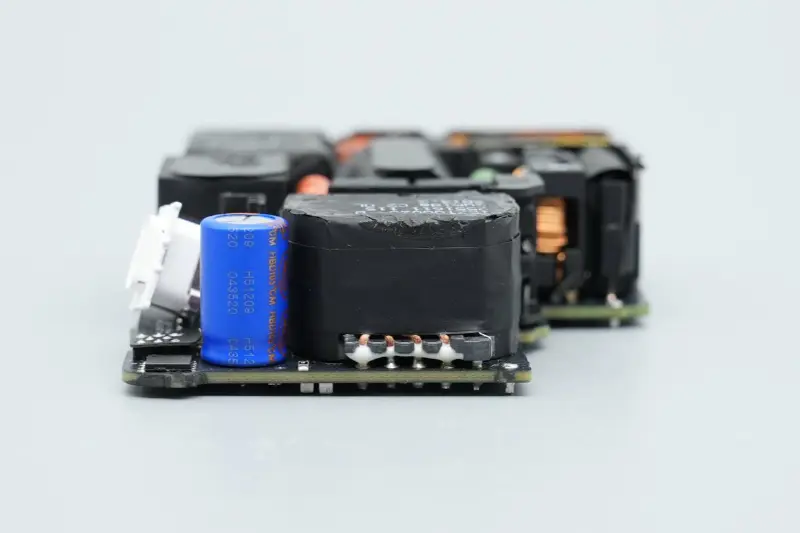

Трансформатор, оптопара, конденсатор выходного фильтра, микросхема протокола и трубка переключателя VBUS установлены на одной стороне выходного конца.

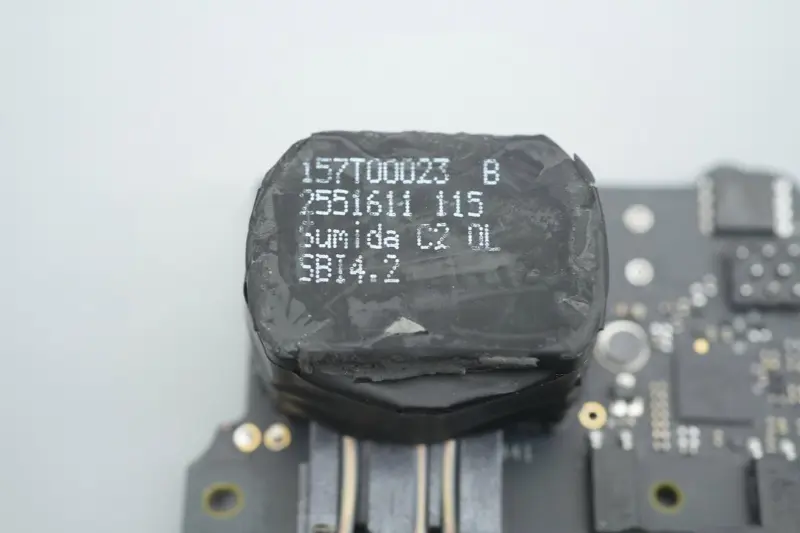

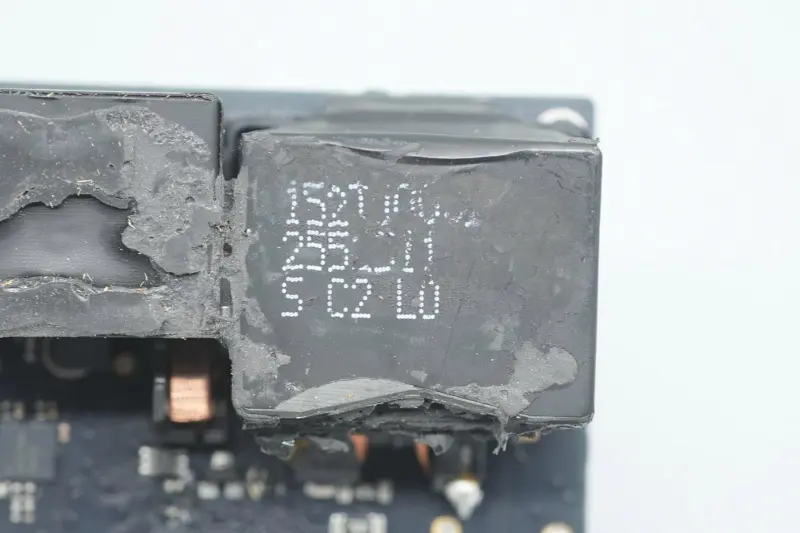

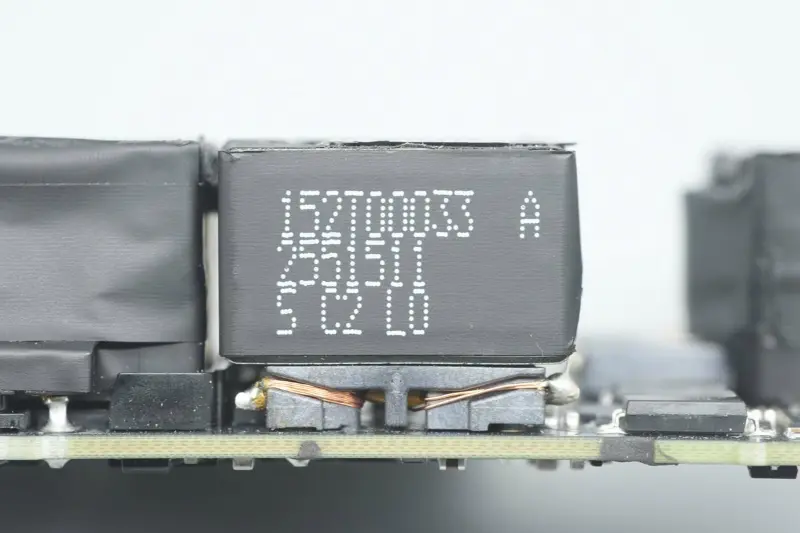

Трансформатор поставляется компанией Sumida.

Два черных конденсатора Y используются для защиты от помех.

Крупный план двух оптронов, используемых для обратной связи по выходному напряжению и защиты цепи.

Крупный план третьего конденсатора Y.

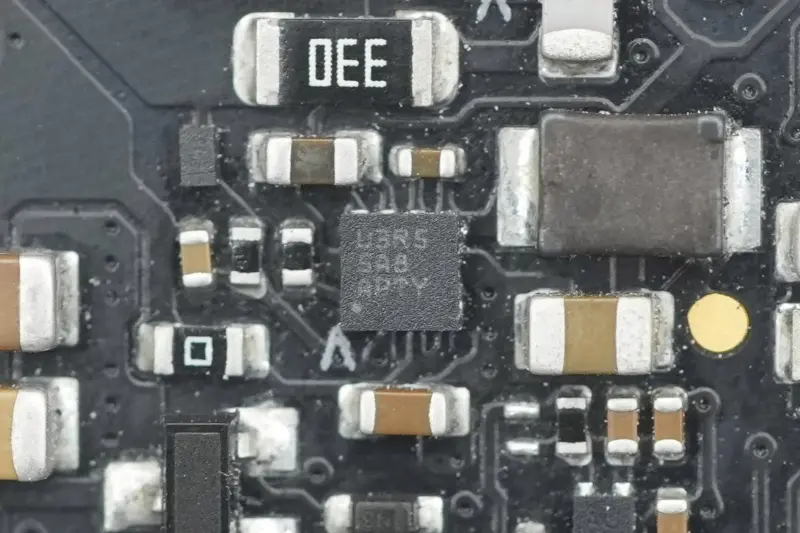

Понижающий преобразователь для питания контроллера синхронного выпрямления.

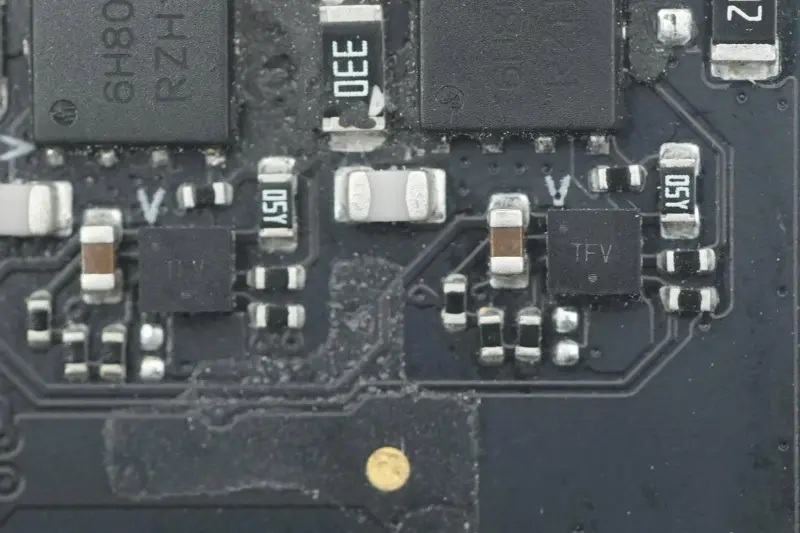

Два контроллера синхронного выпрямления специальной модели производства ON Semiconductor, с маркировкой TFV, упакованы в корпус WDFN8.

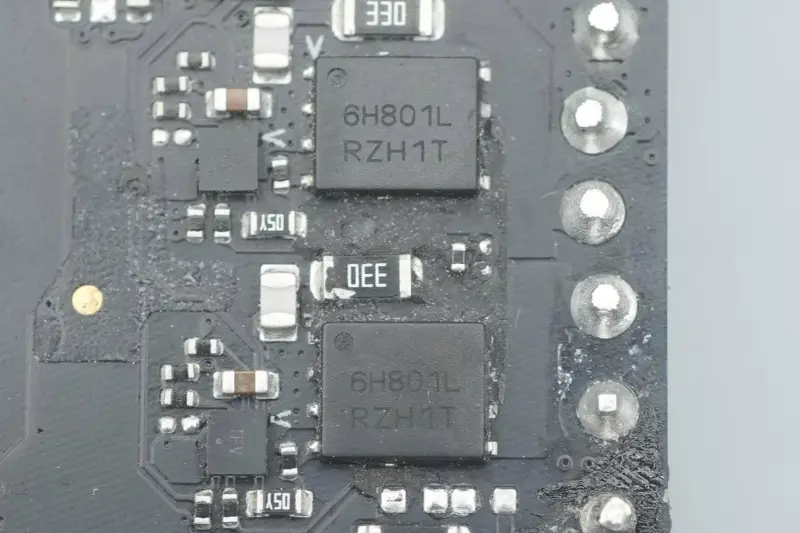

Лампа синхронного выпрямителя производства ON Semiconductor, модель NTMFS6H801NL, лампа NMOS, выдерживаемое напряжение 80 В, сопротивление открытого состояния 2,7 мОм, упакована в DFN5.

Конденсатор выходного фильтра от Lelon.

Характеристики конденсатора: 35 В, 680 мкФ.

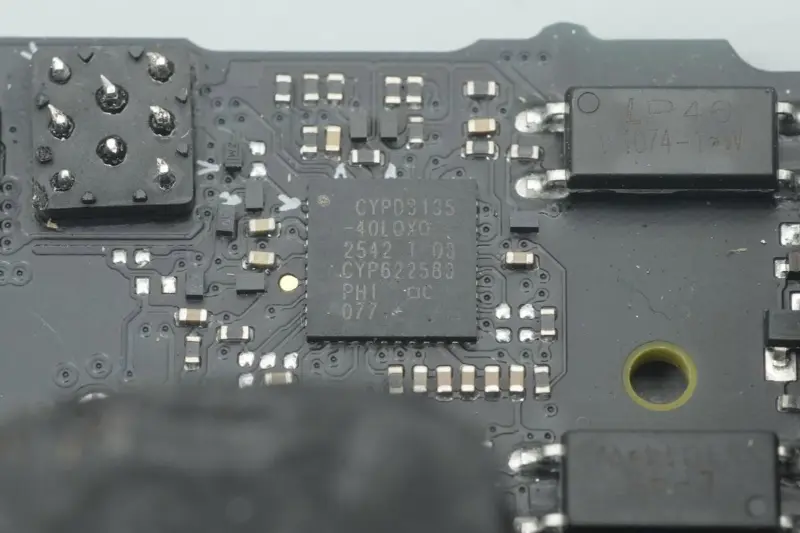

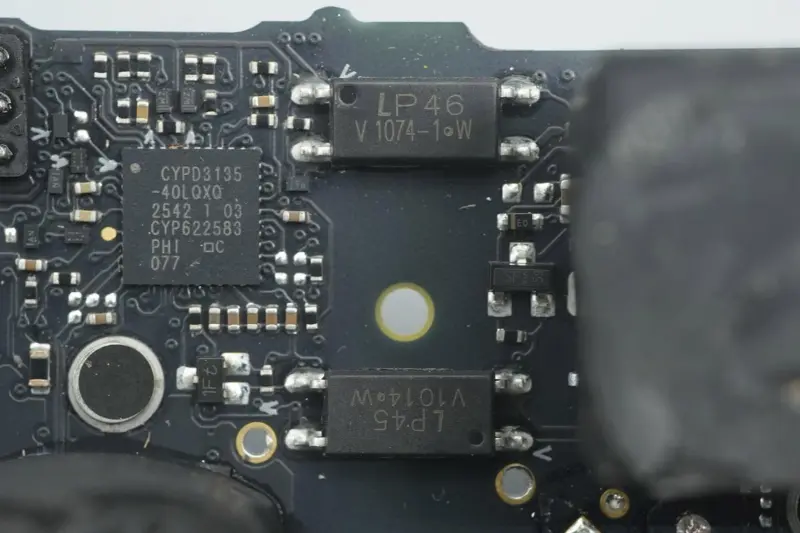

В чипе протокола используется Infineon CYPD3135, первый в отрасли чип протокола быстрой зарядки USB PD3.1, адаптированный Apple для Infineon.

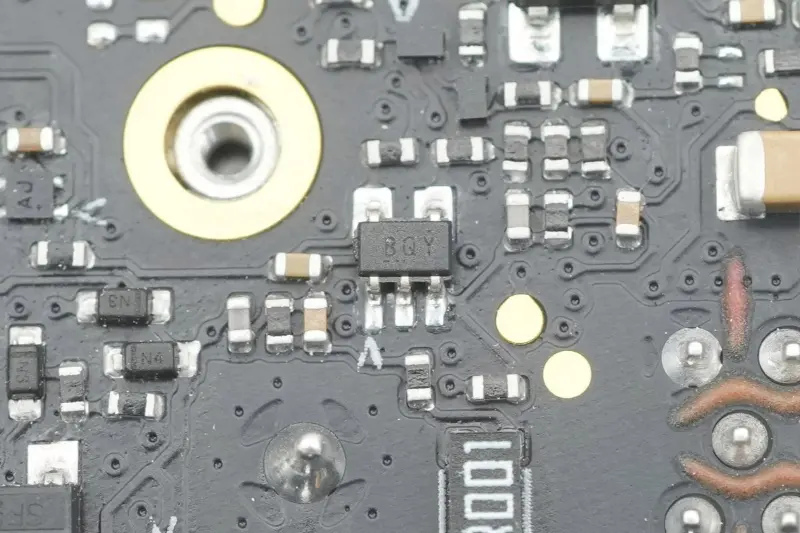

Усилитель для определения выходного тока.

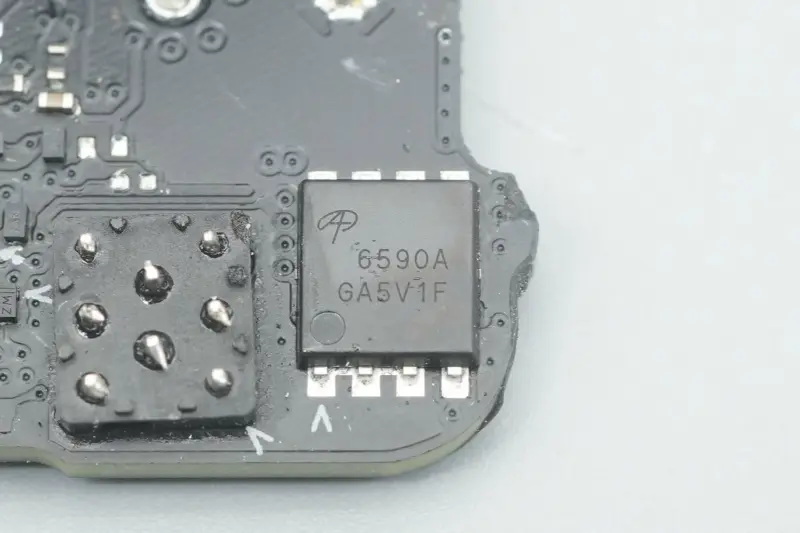

Выходная трубка переключателя VBUS от AOS, модель AON6590A, трубка NMOS, выдерживаемое напряжение 40 В, сопротивление в открытом состоянии 0,99 мОм, упакована в DFN5*6.

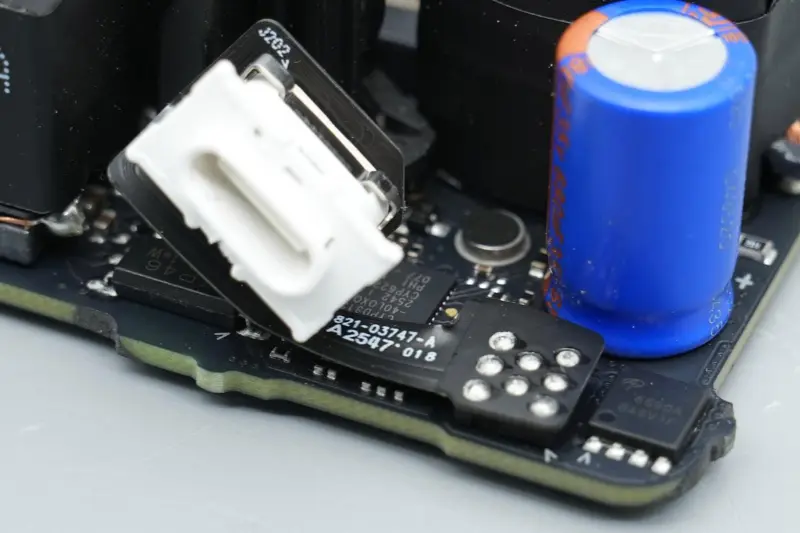

Разъем порта USB‑C подключается к основной плате через гибкую монтажную плату.

Крупный план разъема порта USB-C.

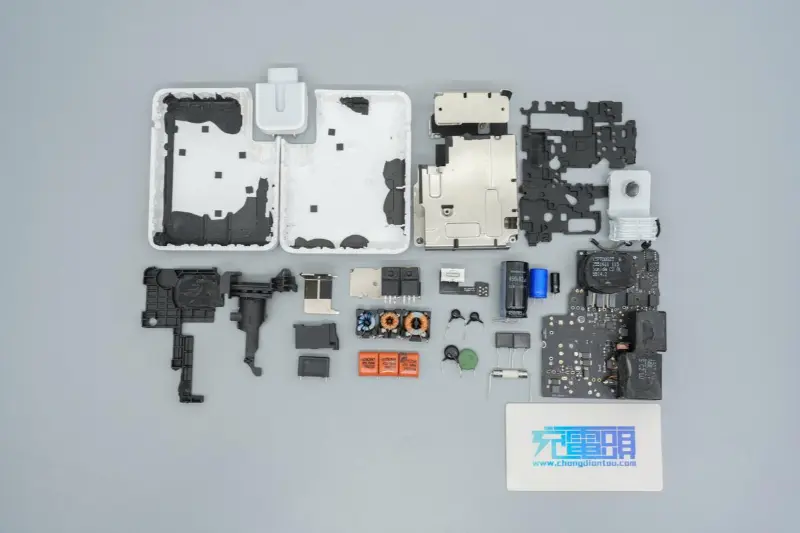

Краткое содержание

Новое быстрое зарядное устройство Apple A3607 мощностью 140 Вт продолжает последовательный минималистский дизайн Apple, а его внешний вид и размер во многом соответствуют предыдущему поколению A2452. Однако есть некоторые отличия в деталях: в гнездо съемного штыревого модуля добавлена ​​металлическая клипса для вспомогательной фиксации.

С точки зрения производительности, будучи флагманским источником питания для устройств Apple нового поколения, он также хорошо совместим с предыдущими старыми моделями, обеспечивая быструю зарядку устройств PD3.1 мощностью до 140 Вт.

Зарядное устройство по-прежнему использует высокоэффективную архитектуру PFC + LLC + синхронное понижающее устройство, имеет компактную общую компоновку и надежную конструкцию рассеивания тепла. Что касается основных компонентов, поскольку контроллеры по-прежнему представляют собой микросхемы с одинаковым номером детали от NXP, STMicroelectronics, ON Semiconductor и Infineon, силовые устройства практически унифицированы с заказными продуктами Infineon, что делает общее решение более интенсивным и персонализированным, а показатели энергоэффективности, как ожидается, будут дополнительно улучшены.
