Как PoE-инжектор подает питание и сеть на камеры

Ранняя разработка и последующее создание схемы подачи PoE-инжектора для оборудования мониторинга безопасности тесно связаны между собой. Особенно на более позднем этапе строительства необходимо полностью понимать спецификации, характеристики и соответствующие протоколы камер PoE и модулей питания PoE. Только таким образом мы можем гарантировать, что проект мониторинга будет выполнен эффективно и с низкими затратами. Как модуль питания PoE питает камеру наблюдения и обеспечивает сеть?

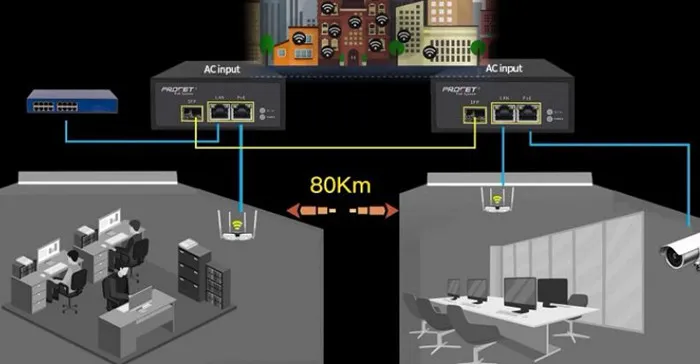

Для подачи питания PoE требуется только один сетевой кабель для одновременной подачи питания и передачи данных по сети на точку доступа (камеры PoE, беспроводную точку доступа и другое оборудование). В системе мониторинга безопасности используется решение сетевого питания PoE (подробности см. на рисунке ниже), что устраняет необходимость установки розетки и использования шнура питания. и т. д., тем самым экономя время, затраты на развертывание сети, трудозатраты на установку, а также затраты на последующее обслуживание и т. д. Чем больше устройств с питанием от PoE-инжекторов используется в сети, тем более очевидным становится это преимущество во времени и затратах.

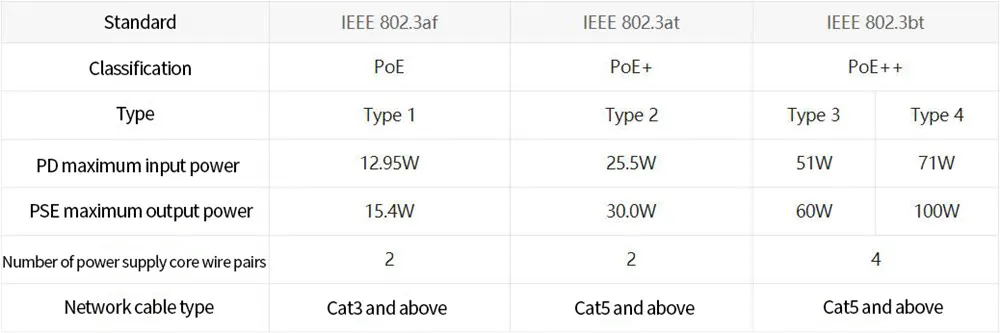

Существует всего три стандарта для модулей питания PoE-инжекторов. Мощность блока питания IEEE802.3af составляет 15,4 Вт/ат. Мощность блока питания 30Вт/Бт. Мощность блока питания составляет 90 Вт (подробности см. на рисунке ниже). Как согласовать источник питания PoE и прием энергии PoE (камера PoE)? Например:

1. Когда мощность камеры PoE составляет 10 Вт, вы можете выбрать модуль питания PoE IEEE802.3af;

2. Если мощность камеры PoE составляет 20 Вт, необходимо выбрать модуль питания PoE IEEE802.3802.3at;

3. Следует отметить, что стандарт 802.3at обратно совместим со стандартом 802.3af, поэтому, если камера PoE соответствует стандарту 802.3af, вы можете выбрать модуль питания 802.3af или стандартный PoE.

Стандарт 802.3bt обратно совместим со стандартами 802.3at и 802.3af.
