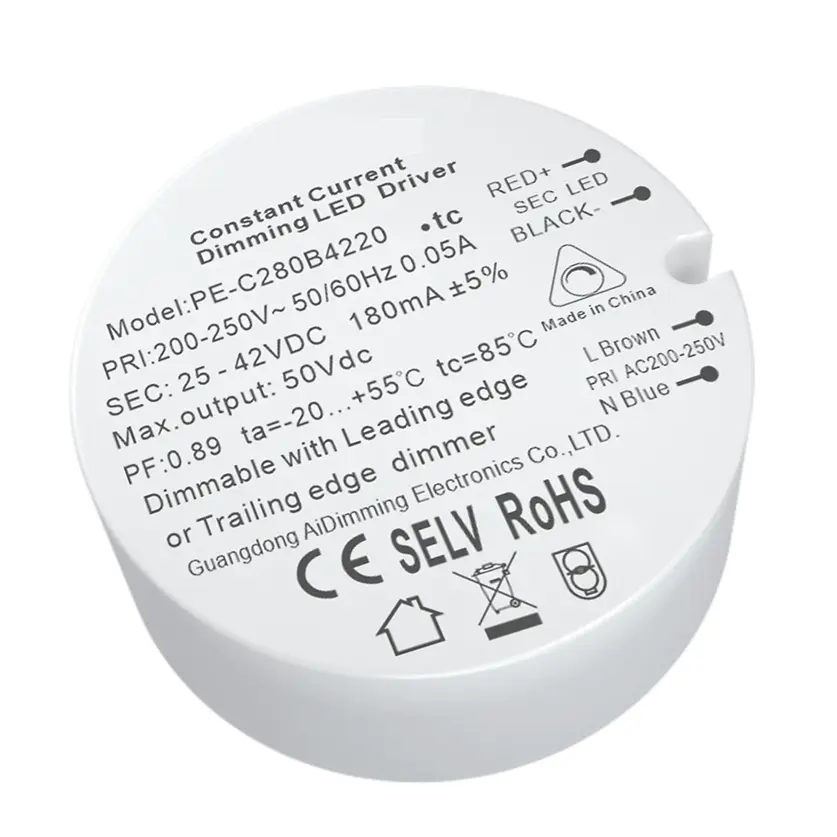

Светодиодный драйвер постоянного тока с регулируемой яркостью и триаком мощностью 8,4 Вт

PE-C280 является одним из триаковых светодиодных драйверов постоянного тока с регулируемой яркостью мощностью 8,4 Вт, разработанных китайским производителем Starwell, с высоким коэффициентом мощности, высокой эффективностью, высокой точностью, использованием эффективной стабильной микросхемы управления переключателем с низкими потерями и высокопроизводительными компонентами, что обеспечивает низкий уровень шума, длительный срок службы и другие характеристики. Драйвер использует технологию теплопроводности на основе силикагеля, которая выдерживает высокую температуру 55 ℃.

Отправить запрос

Как профессиональный производитель, компания Starwell хотела бы предоставить вам высококачественный триаковый светодиодный драйвер постоянного тока с регулируемой яркостью мощностью 8,4 Вт, который подходит для диммеров RPC MOSFET и диммеров FPC TRAIC.

Спецификация

Модель		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ВЫХОД	Выходное напряжение	12–24 В постоянного тока	25–42 В постоянного тока	2,5–6 В постоянного тока	6–12 В постоянного тока	12–24 В постоянного тока
	Максимальное выходное напряжение	24 В постоянного тока	42 В постоянного тока	6 В постоянного тока	12 В постоянного тока	24 В постоянного тока
	Выходное напряжение без нагрузки	27 В постоянного тока	43 В постоянного тока	8 В постоянного тока	15 В постоянного тока	27 В постоянного тока
	Выходной ток	350 мА	200 мА	700 мА	700 мА	300 мА
	Выходная мощность	4,2 Вт~8,4 Вт	5 Вт~8,4 Вт	1,75 Вт~4,2 Вт	4,2 Вт~8,4 Вт	3,6 Вт~7,2 Вт
	Уровень стробоскопа	Меньшее мерцание (8%)
	Диапазон затемнения	2~100%,
	Частота затемнения ШИМ
	Текущая точность	±5%
	Пульсация и шум	= 500 мВ размах
ВХОД	Интерфейс затемнения	Триак Передняя/задняя кромка
	Диапазон входного напряжения	200-250 В переменного тока
	Частота	50/60 Гц
	Входной ток	<0,08А	<0,08А	<0,08А	<0,08А	<0,08А
	Коэффициент мощности	PF>0,9 (при полной нагрузке)	PF>0,9 (при полной нагрузке)	PF>0,88 (при полной нагрузке)	PF>0,88 (при полной нагрузке)	PF>0,88 (при полной нагрузке)
	КНИ	230 В переменного тока при КНИ <20 % (при полной нагрузке)
	Эффективность (тип.)	77%	79%	77%	77%	77%
	Пусковой ток (тип.)	Холодный старт0,8А	Холодный старт0,8А	Холодный старт1,54А	Холодный старт0,8А	Холодный старт0,8А
	Анти всплеск	Л-Н: 1,5 кВ
	Ток утечки	<0,25 мА/230 В переменного тока
СРЕДА	Рабочая температура	tc: 55°C tc: 85°C
	Рабочая влажность	20 ~ 95% относительной влажности, без конденсации
	Температура хранения, влажность	-40 ~ 80°C, относительная влажность 10~95%
	Темп. Коэффициент	±0,03%/°C(0-50)°C
	Вибрация	10~500Гц, 2G 12мин/1цикл, период 72мин. каждый по осям X, Y, Z.
ЗАЩИТА	Защита от перегрева	Интеллектуальная регулировка или отключение выходного тока, если температура печатной платы ≥110°C, автоматически восстанавливается.
	Защита от перегрузки	Отключите выход, когда номинальная мощность≥102%, автоматическое восстановление.
	Защита от короткого замыкания	Автоматическое выключение при возникновении короткого замыкания, автоматическое восстановление.
	Защита без нагрузки	Отключите выход, если нет нагрузки, автоматическое восстановление, когда нагрузка вернется к нормальному состоянию.
БЕЗОПАСНОСТЬ И ЭМС	Выдерживать напряжение	Ввод/вывод/вывод: 3750 В переменного тока
	Сопротивление изоляции	I/P-O/P: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности
	Стандарты безопасности	МЭК/ЭН61347-1, МЭК/ЭН61347-2-13
	ЭМС-излучение	EN55015, EN61000-3-2 класс C, IEC61000-3-3
	Устойчивость к ЭМС	EN61000-4-2,3,4,5,6,8,11, EN61547
	Стандарт стробоскопического теста	ИЭЭЭ 1789
ДРУГИЕ	Измерение	43,2×0,5 мм (Д×В)
	Упаковка	НА сумке
	Вес (Г.В.)	42 г±5 г

Счета:

● Светодиодный диммирующий драйвер с фазовой отсечкой, диапазон регулировки яркости 2–100 %.

● Подходит для диммера RPC MOSFET и диммера FPC TRAIC.

● Активная коррекция коэффициента мощности.

● Защита: короткое замыкание/перенапряжение/перегрузка по току.

● Технология теплопроводности силикагеля, естественный холодный ветер

● Сверхмалый объем

● Подходит для светодиодного домашнего и коммерческого освещения.

● Безопасное устройство защиты от нагрузки.

● Экономичная и удобная установка.

● соответствуют мировым стандартам безопасности осветительного оборудования.

● Класс защиты II.

● Три года гарантии.

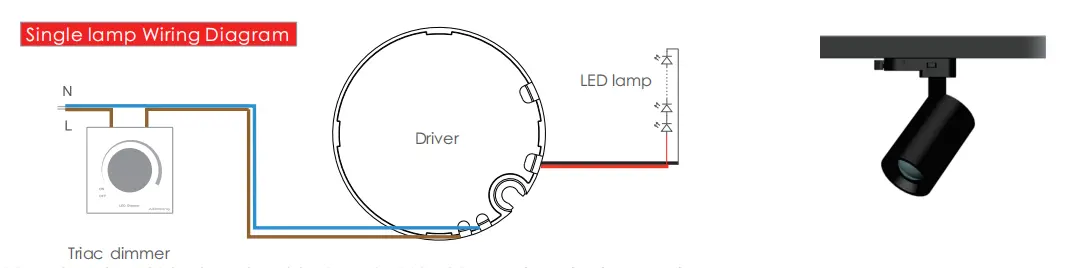

Схема подключения:

Проводка:

Выходной провод: красный и черный ПВХ-кабель 20AWG, длина 200–230 мм, требования к зачистке провода: 5–7 мм.

Входной провод: провод 20AW, коричнево-синий, с двойной изоляцией VDE, длина 150–160 мм, требования к зачистке провода: 5–7 мм.

Использование руководства:

1. Обратите внимание на разницу между входом и выходом, правильно подключитесь, затем включите питание.

2. Сначала подключите нагрузку к выходу постоянного тока, после проверки отключите источник питания; В режиме постоянного тока, если питание включено при разомкнутой цепи, отключите источник питания и не подключайте светодиод до тех пор, пока не высвободится электрическая энергия, накопленная на выходе, иначе это может повредить светодиод;

3. Этот тип источника питания ограничен только использованием светодиодных ламп и фонарей, диапазон входного напряжения составляет 200-250 В переменного тока, теплоизоляционный хлопок и другие предметы, которые препятствуют рассеиванию тепла продукта, что соответствует продукту при указанном выходном напряжении, диапазоне тока, температуре окружающей среды при использовании -20-45 градусов, а покрытие не может охватывать условия окружающей среды, этот продукт имеет три лет бесплатной гарантии.

Аномальные состояния и соответствующие методы лечения:

1. Светодиодная лампа не горит после первого подключения диммирующего драйвера. Отключите вход переменного тока и проверьте следующим образом:

а) Плохой ли контакт на выходе постоянного тока:

б) Не перепутана ли полярность выхода постоянного тока или не приварена ли плата светодиодов;

в) Плохой ли контакт на входе переменного тока: проверьте после устранения этих неисправностей.

2. Устройство имеет хорошее соединение, светодиод горит, но светодиод мерцает. Отключите вход переменного тока, затем проверьте выход постоянного тока.

а) перегрузка, недогрузка.

б) Совпадают ли параметры и фактические параметры.

3. Пожалуйста, своевременно свяжитесь с нами, если у вас возникнут вопросы по использованию, мы постараемся сделать все возможное, чтобы решить проблемы с вами.
