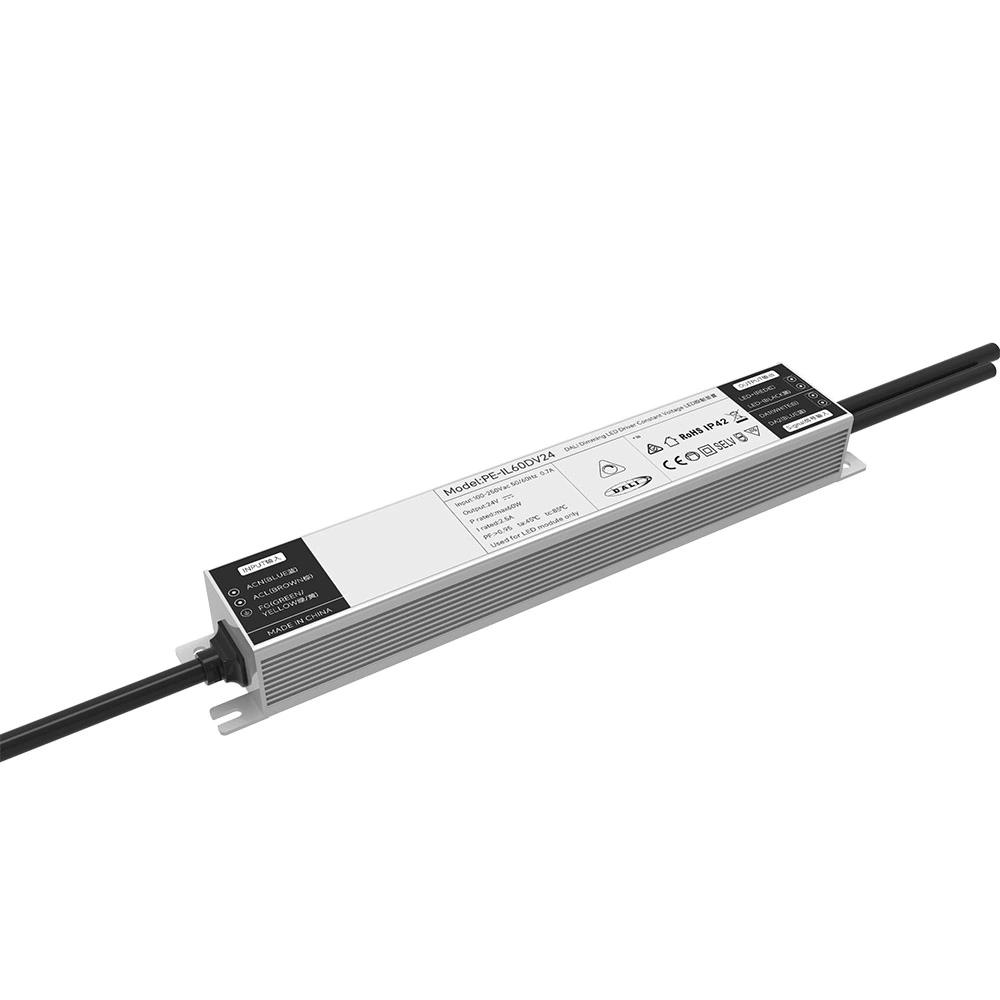

Светодиодный драйвер постоянного напряжения 60 Вт, 0/1–10 В с регулируемой яркостью

Высококачественный светодиодный драйвер с постоянным напряжением 60 Вт, 0/1-10 В и регулируемой яркостью, изготовленный на заводе Starwell, представляет собой специальный процесс сварки алюминиевого корпуса, алюминиевый корпус и рассеивание тепла из силикагеля внутренней теплопроводности, более стабильное использование, все сырьевые материалы являются первоклассными брендами, а импортные чипы превосходят. Конструкция с глубоким затемнением соответствует интеллектуальной системе затемнения различных брендов на рынке. Защита от скачков напряжения 2 кВ, плавное затемнение, отсутствие стробоскопичности, низкий уровень шума в процессе затемнения.

Отправить запрос

Как профессиональный производитель светодиодных драйверов в Китае, компания Starwell хотела бы предоставить вам сертифицированный CE светодиодный драйвер постоянного напряжения 60 Вт, 0/1–10 В с регулируемой яркостью, который разработан для глубокого и плавного регулирования яркости и легко интегрируется с большинством интеллектуальных систем регулирования яркости, представленных на рынке. Драйвер обеспечивает немерцающую подсветку и минимальный шум при регулировке. Он также обеспечивает надежную защиту от скачков напряжения до 2 кВ, что делает его надежным и универсальным выбором для профессионального освещения.

Спецификация

Модель		ПЭ-ИЛ60ДВ24	ПЭ-ИЛ60ДВ12
ВЫХОД	Выходное напряжение	24 В постоянного тока	12 В постоянного тока
	Максимальное выходное напряжение	2,5 А	5А
	Выходное напряжение без нагрузки	24 В постоянного тока	12 В постоянного тока
	Диапазон мощности нагрузки	0-2,5 А	0-5А
	Выходная мощность	0-60 Вт	0-60 Вт
	Уровень стробоскопа	Нет мерцания
	Диапазон затемнения	0~100%, возможен запуск светодиода при 0,03%.
	Частота затемнения ШИМ	>3600 Гц
	Текущая точность	±3%
	Режим отключения питания	функция памяти при отключении питания
ВХОД	Интерфейс затемнения	DALI (IEC62386)Управляющий ток сигнала < 2 мА
	Диапазон входного напряжения	100–250 В переменного тока
	Частота	50/60 Гц
	Входной ток	<0,7 А переменного тока, 100 В
	Коэффициент мощности	Коэффициент мощности>0,99/110 В переменного тока (при полной нагрузке)
	КНИ	230 В переменного тока при коэффициенте гармоник <10 % (при полной нагрузке)
	Эффективность (тип.)	89%	87%
	Резервное питание	0,4 Вт
	Пусковой ток (тип.)	холодный старт180А/220нс при 230В переменного тока
	Анти всплеск	Л-Н: 2кВ
	Ток утечки	<0,25 мА/230 В переменного тока
СРЕДА	Рабочая температура	ta: 45°C tc: 80°C
	Рабочая влажность	20 ~ 95% относительной влажности, без конденсации
	Температура хранения, влажность	-40 ~ 80°C, относительная влажность 10~95%
	Температурный коэффициент	±0,03%/°C(0-50)°C
	Вибрация	10~500Гц, 2G 12мин/1цикл, период 72мин. каждый по осям X, Y, Z.
ЗАЩИТА	Защита от перегрева	Интеллектуальная регулировка или отключение выходного тока, если температура печатной платы ≥110°C, автоматически восстанавливается.
	Защита от перегрузки	Отключите выход, когда номинальная мощность≥102%, автоматическое восстановление.
	Защита от короткого замыкания	Автоматическое выключение при возникновении короткого замыкания, автоматическое восстановление.
	Защита без нагрузки	выходное постоянное напряжение.
БЕЗОПАСНОСТЬ и ЭМС	Выдерживать напряжение	Ввод/вывод/вывод: 3750 В переменного тока
	Сопротивление изоляции	I/P-O/P: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности
	Стандарты безопасности	МЭК/ЭН61347-1, МЭК/ЭН61347-2-13
	ЭМС-излучение	EN55015, EN61000-3-2 класс C, IEC61000-3-3
	Устойчивость к ЭМС	EN61000-4-2,3,4,5,6,8,11, EN61547
	Стандарт стробоскопического теста	ИЭЭЭ 1789
ДРУГИЕ	Измерение	235×37×27 мм (Д×Ш×В)
	Упаковка	240×47×33 мм (Д×Ш×В)
	Вес (Г.В.)	350 г±10 г

Особенности:

1. Стандартный интерфейс Dali соответствует стандартам Dali 144.

2. Сертификация Dali2, член Dali

3. Применяется цифровой выход управления, стробоскопический эффект отсутствует.

4. Международный диапазон входного переменного тока 100–250 В.

5. Естественное воздушное охлаждение, влагостойкость, теплопроводность, процесс рассеивания тепла силикагелем.

6. Саморазвитая кривая затемнения глубины.

7. Несколько функций защиты.

8. Специальный процесс сварки алюминия, конструкция сверхмалого объема.

9. Соответствует стандарту ERP, энергопотребление в режиме ожидания составляет менее 0,5 Вт.

Приложение:

1. Светодиодная лента

2. Интеллектуальное освещение виллы.

3. Его можно подключить к интеллектуальной системе освещения Dali.

4. Освещение музея

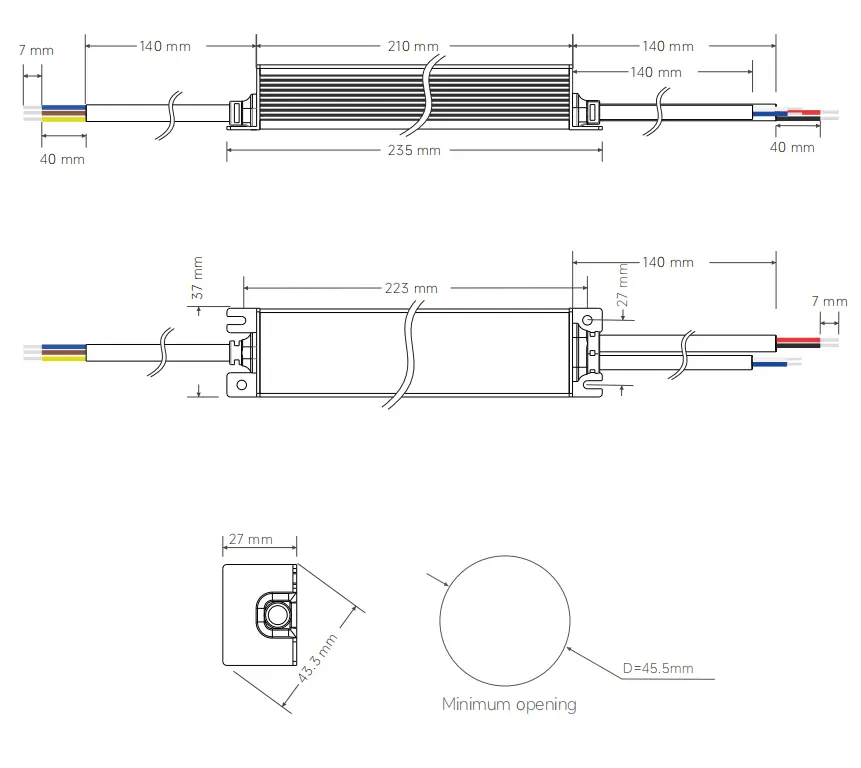

Размеры :

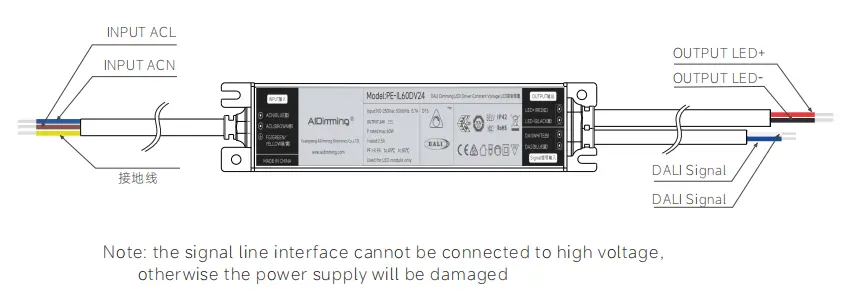

Проводка:

Инструкция по применению:

Если не указано иное, все характеристики и параметры измерены при номинальной нагрузке 230 В переменного тока и температуре окружающей среды 25 ℃.

Подключите провод в соответствии с идентификацией продукта и обратите внимание на положительное и отрицательное направление, а также направление входа и выхода. Примечание:

Примечание 1: Пожалуйста, проверьте правильность входных и выходных клемм после включения питания;

Примечание 2: Сначала подключите нагрузку к выходной клемме постоянного тока, а затем подключите источник питания, убедившись в отсутствии ошибок; в режиме постоянного напряжения, если питание включено в разомкнутую цепь, сначала отключите источник питания, а затем подключите светодиод после того, как электрическая энергия, накопленная в выходной клемме, будет высвобождена;

Примечание 3: Этот драйвер питания используется для светодиодных ламп. Диапазон входного напряжения этого продукта составляет 100–250 В переменного тока. При использовании в указанном диапазоне выходного напряжения и тока, при температуре окружающей среды от -20 ℃ до +45 ℃, а поверхность нельзя покрыть теплоизоляционной ватой и другими предметами, которые препятствуют рассеиванию тепла продукта, на этот продукт распространяется пятилетняя бесплатная гарантия при условии, что окружающая среда соответствует условиям использования этого продукта.

1. Если блок питания не загорается после первого электрического подключения оборудования, отсоедините входные клеммы переменного тока и проверьте:

(1) а. Проверьте плохой контакт на выходных клеммах постоянного тока.

(2) выходной терминал постоянного тока отрицательный.

(3) проверьте, плохой ли контакт входной клеммы переменного тока, устраните неполадки после проверки электричества.

(4) данные чтения сигнала соединения отключаются после загрузки

2. При электрическом подключении устройства светодиод горит, но светодиоды мигают. Пожалуйста, отключите входной источник питания переменного тока, проверьте выход постоянного тока:

(1) параметры конструкции источника питания соответствуют фактическому использованию светодиодных ламп и фонарей.

(2) Если у вас возникнут какие-либо другие вопросы или проблемы во время использования продукта, пожалуйста, своевременно свяжитесь с нашей компанией, чтобы сообщить и вернуть неверную информацию. Мы будем активно помогать вам решить проблему.

Аномальная ситуация и соответствующий метод обработки:

Цифровой адресный интерфейс освещения (DALI) Ведомое устройство Dali отправляет данные только по запросу ведущего устройства, то есть в ответ на команду.

В одной и той же сети Dali имеется максимум 64 подчиненных устройства, каждое из которых имеет отдельный короткий адрес.

Вы также можете назначить зависимое подразделение группе. Одновременно может существовать до 16 групп, а подчиненные устройства могут принадлежать к разным группам.

Каждый блок может установить до 16 сцен. Основные характеристики протокола Дали

1) Асинхронная последовательная связь

2) 1200 бод, манчестерский код

3) Двухпроводной дифференциальный сигнал

4) Высокий, когда дифференциальное напряжение превышает 9,5 В.

5) Низкий, когда дифференциальное напряжение менее 6,5 В.

6) Обработка связи хост-устройством

7) Шина Dali может подключать 64 подчиненных устройства.

8) К каждому ведомому устройству можно обращаться индивидуально. Электрические характеристики Dali В режиме ожидания шина Dali находится на высоком уровне и управляется ведомым устройством.

1) Не вмешивайтесь в работу хоста, когда выходной сигнал высокий.

2) Когда на выходе низкий уровень, шины Dali могут быть напрямую закорочены друг на друга.

3) Максимальный ток шины Dali составляет 250 мА.

4) Двусторонняя связь не может осуществляться одновременно.

5) Максимальная длина линии передачи данных составляет 300 метров, в противном случае падение напряжения не должно превышать 2 В.
