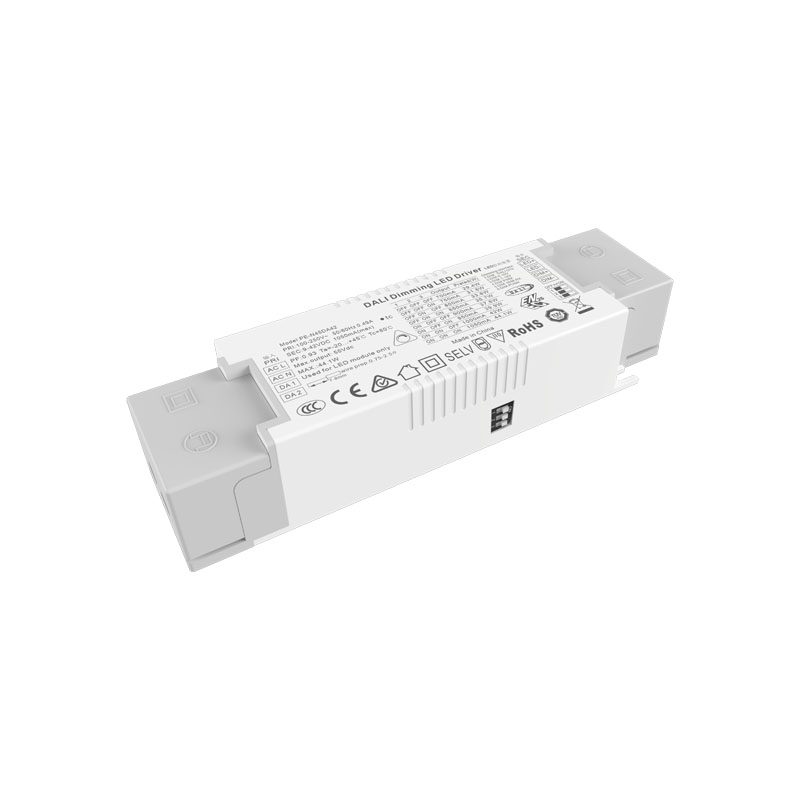

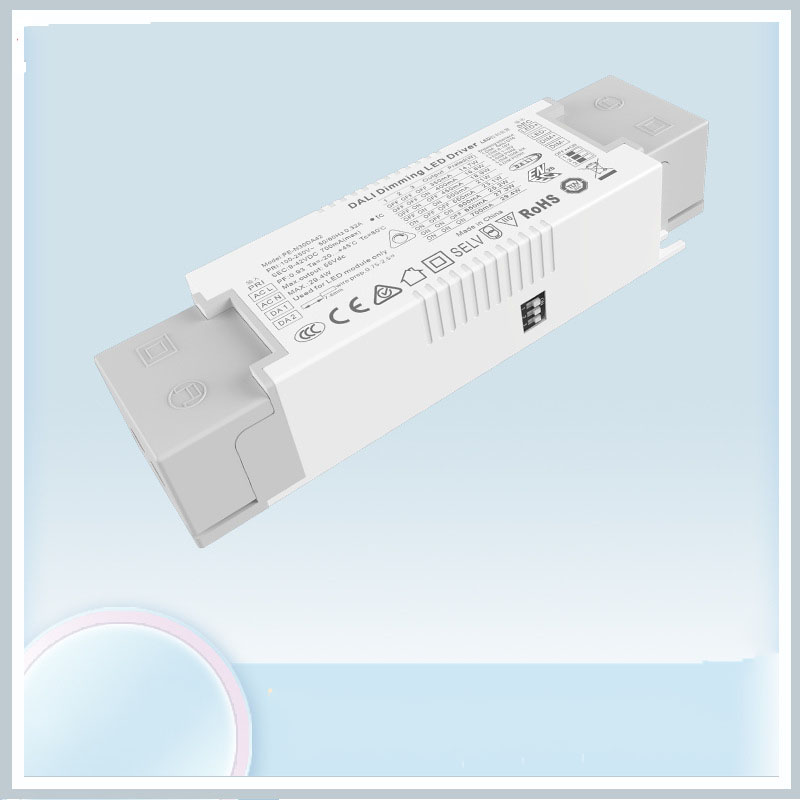

Светодиодный драйвер постоянного тока DALI с регулируемой яркостью мощностью 30 Вт
  • Светодиодный драйвер постоянного тока DALI с регулируемой яркостью мощностью 30 ВтСветодиодный драйвер постоянного тока DALI с регулируемой яркостью мощностью 30 Вт
  • Светодиодный драйвер постоянного тока DALI с регулируемой яркостью мощностью 30 ВтСветодиодный драйвер постоянного тока DALI с регулируемой яркостью мощностью 30 Вт

Светодиодный драйвер постоянного тока DALI с регулируемой яркостью мощностью 30 Вт

STARWELL является одним из профессиональных лидеров в Китае, производителей светодиодных драйверов постоянного тока DALI с регулируемой яркостью мощностью 30 Вт, отличающихся высоким качеством и разумной ценой. Добро пожаловать, свяжитесь с нами.
DALI (цифровой адресный интерфейс освещения) — это международный стандарт управления электронными балластами, трансформаторами, светодиодами, аварийным освещением и указателями выхода в простой в управлении цифровой системе управления освещением.

Отправить запрос

Компания STARWELL является одним из китайских производителей светодиодных драйверов постоянного тока DALI с регулируемой яркостью мощностью 30 Вт, предлагающих отличное качество по конкурентоспособной цене. Не стесняйтесь обращаться к нам.

DALI Dimming LED Driver - это один из светодиодных драйверов постоянного тока с затемнением, разработанный моей компанией, с высоким коэффициентом мощности, высокой эффективностью, высокой точностью, использованием эффективного стабильного чипа управления переключателем с низкими потерями и высокопроизводительными компонентами, что обеспечивает низкий уровень шума. энергосбережение, защита окружающей среды, длительный срок службы и другие характеристики.

PE-N30DA имеет шесть способов затемнения DALI/Push/0-10V/1-10V/PWM/R DIM. Используйте DIP-переключатель для изменения функции затемнения, не мешая друг другу и не существуя одновременно.

Интерфейс затемнения:

1. Затемнение DALI, используйте стандартный интерфейс сигнала DALI. Может сочетаться со всей системой управления DALI в маркере.

2,0-10 В затемнения, используйте стандартное затемнение 0-10 В/100 К/10 В ШИМ.


Характеристики светодиодного драйвера постоянного тока DALI мощностью 30 Вт с регулируемой яркостью:

1. Встроенный стандартный интерфейс затемнения DALI/Push/0-10 В/1-10 В/PWM/R DIM

2. С функцией PUSH для реализации затемнения PUSH.

3. Выход цифрового управления, без мерцания

4. Международный диапазон входного напряжения переменного тока 100–250 В.

5. Тип защиты: короткое замыкание/перегрузка по току/перенапряжение

6. Естественный холодный ветер.

7. Большой терминал, зафиксированный винтом.

8. Экономичная и удобная установка.

9. Соответствует мировым стандартам безопасности осветительного оборудования.

10. Класс защиты II.

11. 5-летняя гарантия.

12. Сертификаты TUV CE SAA ENEC.

13. Размер: 147,5*43*30 мм.


Список моделей светодиодных драйверов постоянного тока DALI с регулируемой яркостью мощностью 30 Вт:

DALI постоянный ток затемнения

Ряд Затемнение Модель Вход Власть ПФ Выходное напряжение Выходной ток
ПЭ-N14DA
12-14,7 Вт		 Резистор DALI/Push/0-10 В/1-10 В/100 К/ШИМ ПЭ-N14DA24 100-250 В переменного тока 12 Вт КНИ 0,88-0,96PF<10% 9-24В 200/250/280/300/350/400/450/500мА
ПЭ-N14DA42 14,7 Вт 9-42В 150/180/200/250/280/300/320/350мА
ПЭ-N20DA
12-20 Вт		 Резистор DALI/Push/0-10 В/1-10 В/100 К/ШИМ ПЭ-N20DA24 100-250 В переменного тока 19,2 Вт КНИ 0,88-0,96PF<10% 9-24В 450/500/550/600/650/700/750/800мА
ПЭ-N20DA42 21 Вт 9-42В 200/250/280/300/350/400/450/500мА
ПЭ-N30DA
20-30 Вт		 Резистор DALI/Push/0-10 В/1-10 В/100 К/ШИМ ПЭ-N30DA42 100-250 В переменного тока 29,4 Вт КНИ 0,88-0,96PF<10% 9-42В 350/400/450/500/ 550/600/650/700мА
ПЭ-N45DA
30-45 Вт		 DALI/Push/0-10 В/1-10 В/100 К резистор/ШИМ ПЭ-N45DA42 100-250 В переменного тока 44,1 Вт КНИ 0,88-0,96PF<10% 9-42В 700/750/800/850/ 900/950/1000/1050мА
Для N60DA
30-60 Вт		 Резистор DALI/Push/0-10 В/1-10 В/100 К/ШИМ ПЭ-N60DA42 200-250 В переменного тока 58,8 Вт КНИ 0,88-0,96PF<10% 9-42В 700/800/900/ 1000/1100/1200/
1300/1400 мА



Светодиодный драйвер постоянного тока DALI с регулируемой яркостью мощностью 30 Вт. Применение:

Драйверы светодиодов DALI (цифровой адресный интерфейс освещения) используются в различных сценариях. Вот некоторые распространенные приложения:

1. Освещение коммерческих зданий

2. Образовательные учреждения

3. Медицинские учреждения

4. Индустрия гостеприимства

5. Розничные магазины

6. Архитектурное освещение

7. Наружное освещение


Спецификация светодиодного драйвера постоянного тока DALI с регулируемой яркостью мощностью 30 Вт:


Модель ПЭ-N30DA42 ПЭ-N45DA42
ВЫХОД Выходное напряжение 9-42 В постоянного тока 9-42 В постоянного тока
Максимальное выходное напряжение 42 В постоянного тока 42 В постоянного тока
Выходное напряжение без нагрузки 55 В постоянного тока 55 В постоянного тока
Выходной ток 550/600/650/700мА 900/950/1000/1050мА
Выходная мощность 4,95 Вт~29,4 Вт 8,1 Вт~44,1 Вт
Strobe Level Нет мерцания
Диапазон затемнения 0~100%, возможен запуск светодиода при 0,03%.
Частота затемнения ШИМ >3600 Гц
Текущая точность ±3%
Пульсация и шум ≤2 В (без затемнения)
ВХОД Интерфейс затемнения DALI (IEC62386), Push/0–10 В/1–10 В/ШИМ/100KR DIM Ток управления сигналом < 0,1 мА
Диапазон входного напряжения 100–250 В переменного тока
Частота 50/60 Гц
Входной ток <0,37 А <0,56 А
Коэффициент мощности Коэффициент мощности>0,95/100 В переменного тока, при полной нагрузке Коэффициент мощности>0,95/100 В переменного тока, при полной нагрузке
КНИ 230 В переменного тока при коэффициенте гармоник ≤15 % (полная нагрузка)
КПД(тыс.)
 88% полная загрузка 88% полная загрузка
Пусковой ток (тип.) Холодный старт 3,7 А при 230 В переменного тока Холодный старт 5,6 А при 230 В переменного тока
Анти всплеск Л-Н: 2кВ
Ток утечки <0,25 мА/230 В переменного тока
СРЕДА Рабочая температура ta: 45°C tc: 80°C
Рабочая влажность 20 ~ 95% относительной влажности, без конденсации
Температура хранения, влажность -40 ~ 80°C, относительная влажность 10~95%
Темп. Коэффициент
 ±0,03%/°C(0-50)°C
Вибрация 10~500Гц, 2G 12мин/1цикл, период 72мин. каждый по осям X, Y, Z.
ЗАЩИТА Защита от перегрева Интеллектуальная регулировка или отключение выходного тока, если температура печатной платы ≥110°C, автоматически восстанавливается.
Защита от перегрузки Отключите выход, когда номинальная мощность≥102%, автоматическое восстановление.
Защита от короткого замыкания Автоматическое выключение при возникновении короткого замыкания, автоматическое восстановление.
Защита без нагрузки выходное постоянное напряжение.
БЕЗОПАСНОСТЬ И ЭМС Выдерживать напряжение Ввод/вывод/вывод: 3750 В переменного тока
Сопротивление изоляции I/P-O/P: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности
Стандарты безопасности МЭК/ЭН61347-1, МЭК/ЭН61347-2-13
ЭМС-излучение EN55015, EN61000-3-2 класс C, IEC61000-3-3
ЭМС иммунитет EN61000-4-2,3,4,5,6,8,11, EN61547
Стандарт стробоскопического теста ИЭЭЭ 1789
ДРУГИЕ Измерение 147,5(117)×43×30 мм (Д×Ш×В)
Упаковка полиэтиленовый пакет
Вес (Г.В.) 187 г/245 г±10 г

Размеры:



Этикетка:

Выбор тока светодиода:

DIP-переключатель для быстрого выбора 8 дополнительных токов (см. таблицу ниже).

После установки тока с помощью DIP-переключателя выключите, а затем включите питание, чтобы новый ток вступил в силу.

Например. Светодиод 3,2 В/шт: 9–24 В может питать 3–7 светодиодов, соединенных последовательно, 9–42 В может питать 3–12 светодиодов, максимальное количество светодиодов в серии зависит от фактического напряжения светодиода.


Схема подключения диммера DALI:

Схема подключения 0-10 В:

Схема подключения PUSH dim:

Управление включением/выключением: Короткое нажатие.

Бесступенчатое затемнение: длительное нажатие. При каждом втором длительном нажатии уровень освещенности меняется в противоположном направлении.

Память затемнения: яркость будет такой же, как ранее настроенная, при выключении и повторном включении.


Аномальные состояния и соответствующие методы лечения:

Цифровой адресный интерфейс освещения (DALI)

Ведомое устройство DALI будет отправлять только данные запросы ведущего устройства, то есть переходить в режим ответа на команды.

В одной сети DALI может быть максимум 64 ведомых устройства, каждое устройство имеет отдельный адрес (короткий адрес). Вспомогательное устройство также может быть отнесено к определенной группе, а ведомое устройство может принадлежать к другой группе, ведомое устройство может существовать. до 16 групп одновременно, каждый блок может установить 16 сценариев.


Основные возможности протокола DALI

1) Асинхронная последовательная связь.

2) Скорость передачи данных 1200 бод с использованием манчестерского формата кодирования.

3) Два ложных дифференциальных сигнала.

4) Высокий уровень, когда дифференциальное напряжение превышает 9,5 В.

5) Низкий уровень, когда дифференциальное напряжение меньше 6,5 В.

6) Главный блок управляет процессом связи.

7)Одна шина DALI может подключаться к 64 подчиненным устройствам.

8) Каждому ведомому устройству можно адресовать индивидуально.


Электрические характеристики DALI

В состоянии ожидания, от метода машинного блока до управления шиной:

1) Высокая выходная мощность в обычное время, без помех в сигнале удержания.

2) Низкое энергопотребление на выходе в обычное время, непосредственно на короткое замыкание шины DALI между собой.

3) Максимальный ток шины DALI 250 мА.

4) Не двусторонняя связь одновременно.

5) Кабель передачи до 300 метров или падение давления не более 2 В.
