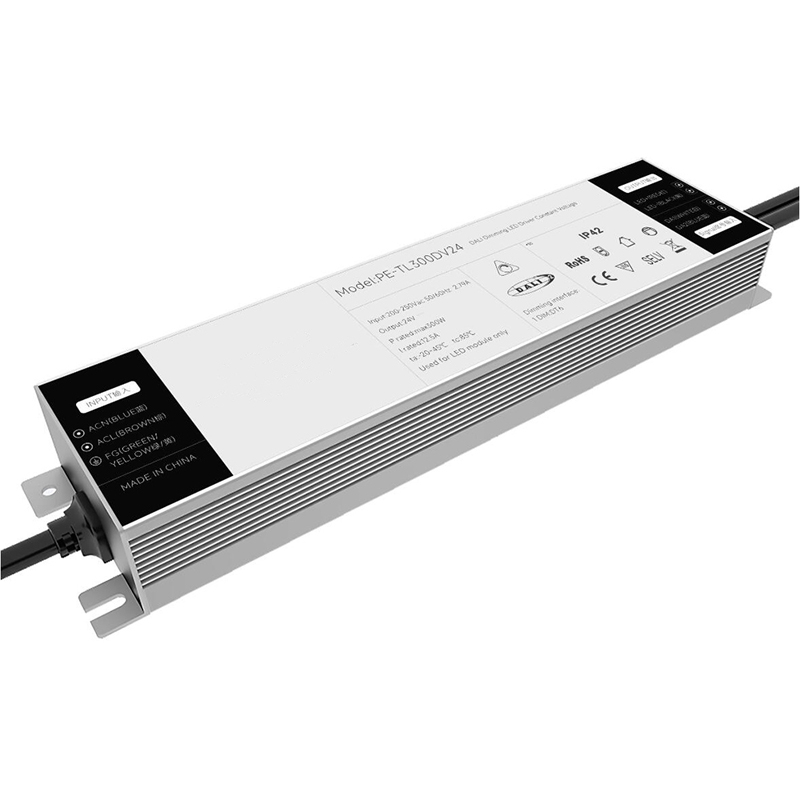

Светодиодный драйвер DALI постоянного напряжения 300 Вт

Светодиодный драйвер постоянного напряжения DALI мощностью 300 Вт — это тип светодиодного драйвера, специально разработанный для работы со светодиодными системами освещения, которым требуется источник питания постоянного напряжения. Он совместим с протоколом управления DALI (цифровой адресный интерфейс освещения), который позволяет осуществлять цифровое управление и затемнение светодиодных ламп.

Отправить запрос

PE-TL300DV использует специальный процесс сварки алюминиевого корпуса, алюминиевый корпус и внутреннюю теплопроводность силикагеля, более стабильное использование, все сырьевые материалы являются брендами первой линии, а импортные чипы превосходят их. Конструкция с глубоким затемнением соответствует интеллектуальной системе затемнения различных брендов, представленных на рынке. Антиперенапряжение 2 кВ, плавное затемнение, отсутствие стробоскопии, низкий уровень шума в процессе затемнения.

Функции:

1. Стандартный интерфейс Dali соответствует стандартам Dali 144.

2. Сертификация Dali2, член Dali

3. Цифровое управление, выход без мерцания

4. Международный диапазон входного напряжения переменного тока 100–250 В.

5. Естественное воздушное охлаждение, влагостойкость, теплопроводность, процесс рассеивания тепла силикагелем.

6. Саморазвитая кривая затемнения глубины.

7. Несколько функций защиты.

8. Специальный процесс сварки алюминия, конструкция сверхмалого объема.

9. Соответствует стандарту ERP, энергопотребление в режиме ожидания составляет менее 0,5 Вт.

10. Размер: 265*63*35 мм

Список моделей:

Светодиодный драйвер DALI постоянного напряжения 300 Вт

Ряд	Тип затемнения	Модель	Вход	Власть	ПФ	Выходное напряжение	Выходной ток
ПЭ-ИЛ60ДВ 60 Вт	ДАЛИ	ПЭ-ИЛ60ДВ24	AC100В-250В	60 Вт	КНИ 0,96PF<10%	24В	2,5 А
		ПЭ-ИЛ60ДВ12				12 В	5А
ПЭ-ИЛ100ДВ 100 Вт	ДАЛИ	ПЭ-ИЛ100ДВ24	AC100В-250В	100 Вт	КНИ 0,96PF<10%	24В	4.17А
		ПЭ-ИЛ100ДВ12				12 В	8.3А
ПЭ-ИЛ150ДВ 150 Вт	ДАЛИ	ПЭ-ИЛ150ДВ24	AC100В-250В	150 Вт	КНИ 0,96PF<10%	24В	6,25А
		ПЭ-ИЛ150ДВ12				12 В	10А
ПЭ-ТЛ250ДВ 250 Вт	ДАЛИ	ПЭ-ТЛ250ДВ12	AC100В-250В	250 Вт	КНИ 0,96PF<10%	24В	10.41А
		ПЭ-ТЛ250ДВ24				12 В	20.83А
ПЭ-ТЛ300ДВ 250 Вт	ДАЛИ	ПЭ-ТЛ300ДВ12	AC100В-250В	300 Вт	КНИ 0,96PF<10%	24В	12,5 А
		ПЭ-ТЛ350ДВ24				12 В	25А

Приложение:

1. Светодиодная лента

2. Интеллектуальное освещение виллы.

3. Его можно подключить к интеллектуальной системе освещения DALI.

4. Освещение музея

Спецификация:

Модель		ПЭ-ТЛ300ДВ24	ПЭ-ТЛ300ДВ12
ВЫХОД	Выходное напряжение	24 В постоянного тока	12 В постоянного тока
	Максимальное выходное напряжение	12,5 А	25А
	Выходное напряжение без нагрузки	24 В постоянного тока	12 В постоянного тока
	Диапазон мощности нагрузки	0-12,5 А	0-25А
	Выходная мощность	0-300 Вт	0-300 Вт
	Уровень стробоскопа	Нет мерцания
	Диапазон затемнения	0~100%, возможен запуск светодиода при 0,03%.
	Частота затемнения ШИМ	>3600 Гц
	Текущая точность	±3%
	Power down mode	функция памяти при отключении питания
ВХОД	Интерфейс затемнения	DALI (IEC62386)Управляющий ток сигнала < 2 мА
	Диапазон входного напряжения	100–250 В переменного тока
	Частота	50/60 Гц
	Входной ток	<1,7 А переменного тока, 100 В
	Фактор силы	Коэффициент мощности>0,98/100 В переменного тока (при полной нагрузке)
	КНИ	230 В переменного тока при коэффициенте гармоник <8 % (при полной нагрузке)
	Эффективность (тип.)	89%	88%
	Резервное питание	0,4 Вт
	Пусковой ток (тип.)	холодный старт48А при 230В переменного тока
	Защита от перенапряжений	Л-Н: 2кВ
	Ток утечки	<0,25 мА/230 В переменного тока
СРЕДА	Рабочая температура	ta: 45°C tc: 80°C
	Рабочая влажность	20 ~ 95% относительной влажности, без конденсации
	Температура хранения, влажность	-40~80°C, относительная влажность 10~95%
	Температурный коэффициент	±0,03%/°C(0-50)°C
	Вибрация	10~500Гц, 2G 12мин/1цикл, период 72мин. каждый по осям X, Y, Z.
ЗАЩИТА	Защита от перегрева	Интеллектуальная регулировка или отключение выходного тока, если температура печатной платы ≥110°C, автоматически восстанавливается.
	Защита от перегрузки	Отключите выход, когда номинальная мощность≥102%, автоматическое восстановление.
	Защита от короткого замыкания	Автоматическое выключение при возникновении короткого замыкания, автоматическое восстановление.
	Защита без нагрузки	выходное постоянное напряжение.
БЕЗОПАСНОСТЬ и ЭМС	Выдержать напряжение	Ввод/вывод/вывод: 3750 В переменного тока
	Сопротивление изоляции	I/P-O/P: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности
	Стандарты безопасности	МЭК/ЭН61347-1, МЭК/ЭН61347-2-13
	ЭМС-излучение	EN55015, EN61000-3-2 класс C, IEC61000-3-3
	Устойчивость к ЭМС	EN61000-4-2,3,4,5,6,8,11, EN61547
	Стандарт стробоскопического теста	ИЭЭЭ 1789
ДРУГИЕ	Измерение	2656335 мм (Д×Ш×В)
	Упаковка	Коробка
	Вес (Г.В.)	604 г±10 г

Измерение:

Этикетка:

Схема подключения:

Аномальные состояния и соответствующие методы лечения:

Цифровой адресный интерфейс освещения (DALI)

Подчиненное устройство DALI будет отправлять только данные запросы ведущего устройства, то есть переходить в режим ответа на команды.

В одной сети DALI может быть максимум 64 ведомых устройства, каждое устройство имеет отдельный адрес (короткий адрес). Вспомогательное устройство также может быть отнесено к определенной группе, а ведомое устройство может принадлежать к другой группе, ведомое устройство может существовать. до 16 групп одновременно, каждый блок может установить 16 сценариев.

Основные возможности протокола DALI

1) Асинхронная последовательная связь.

2) Скорость передачи данных 1200 бод с использованием манчестерского формата кодирования.

3) Два ложных дифференциальных сигнала.

4) Высокий уровень, когда дифференциальное напряжение превышает 9,5 В.

5) Низкий уровень, когда дифференциальное напряжение меньше 6,5 В.

6) Главный блок управляет процессом связи.

7)Одна шина DALI может подключаться к 64 подчиненным устройствам.

8) К каждому ведомому устройству можно адресоваться индивидуально.

Электрические характеристики DALI

В состоянии ожидания, от метода машинного блока до управления шиной:

1) Высокая выходная мощность в обычное время, без помех в сигнале удержания.

2) Низкое энергопотребление на выходе в обычное время, непосредственно на короткое замыкание шины DALI между собой.

3) Максимальный ток шины DALI 250 мА.

4) Не двусторонняя связь одновременно.

5) Кабель передачи до 300 метров или падение давления не более 2 В.
