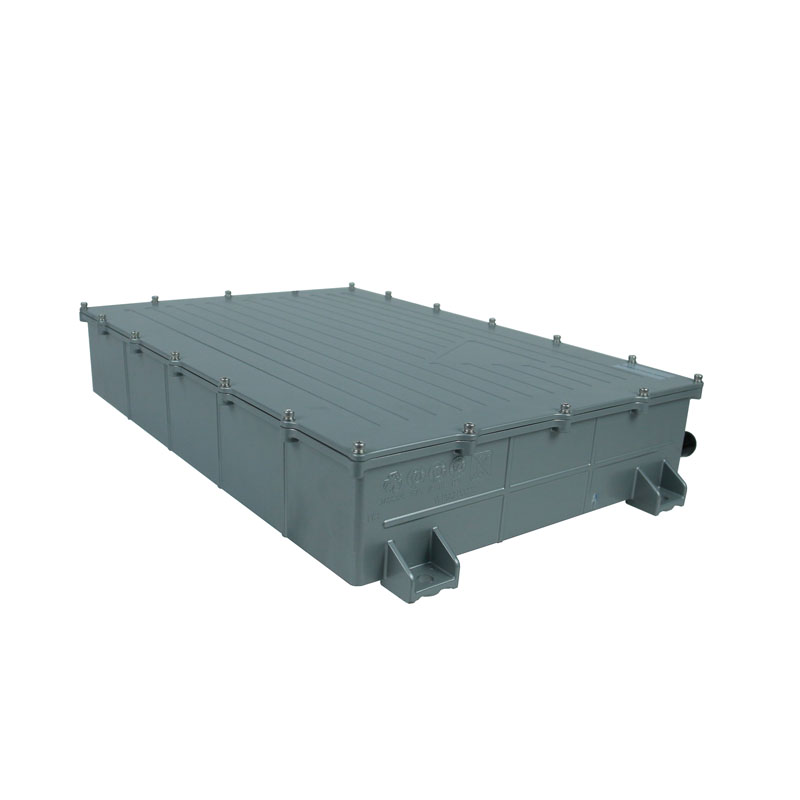

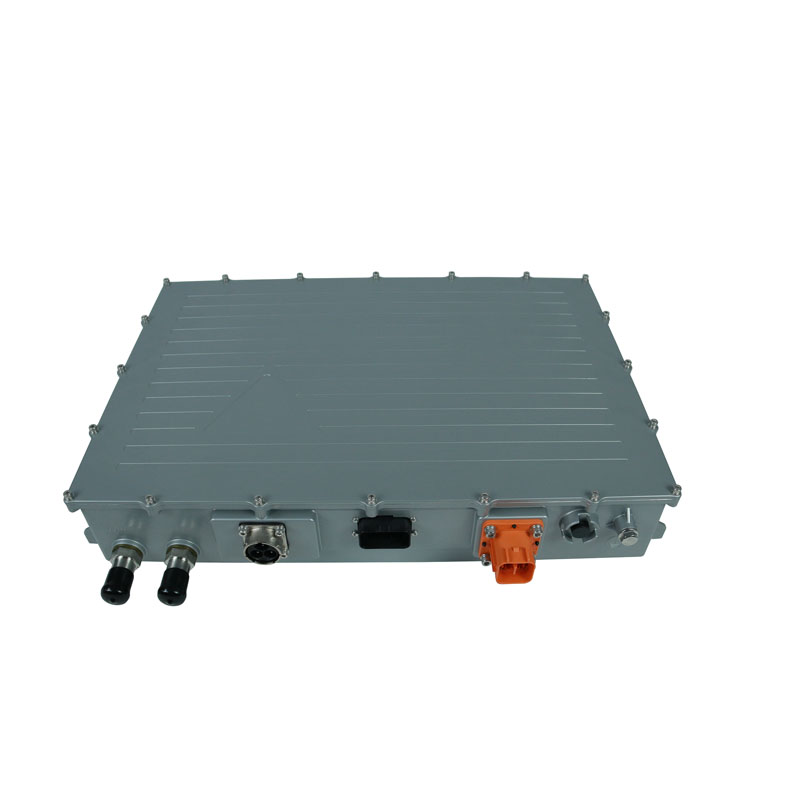

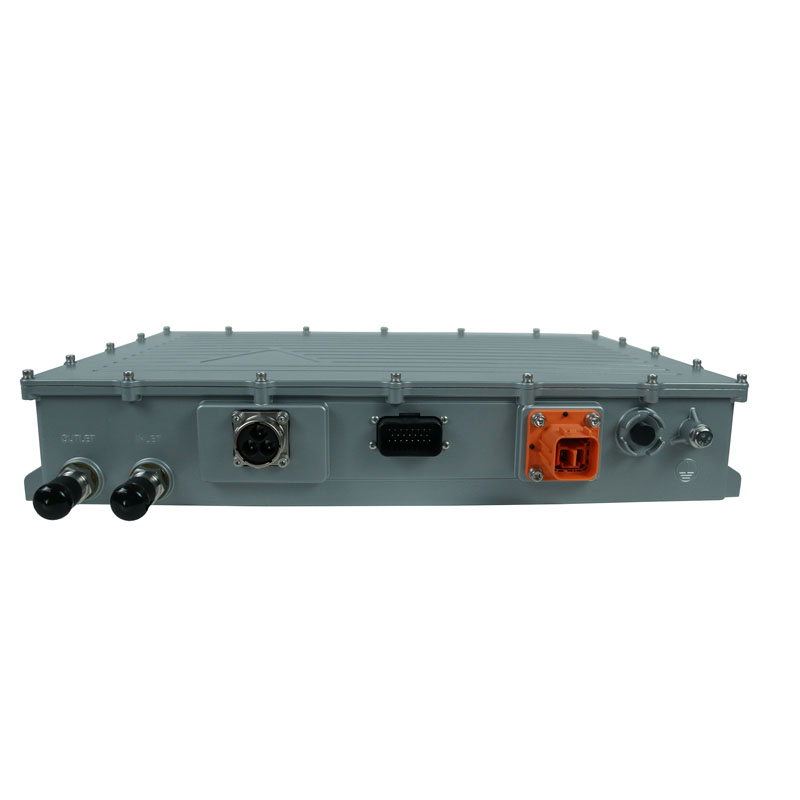

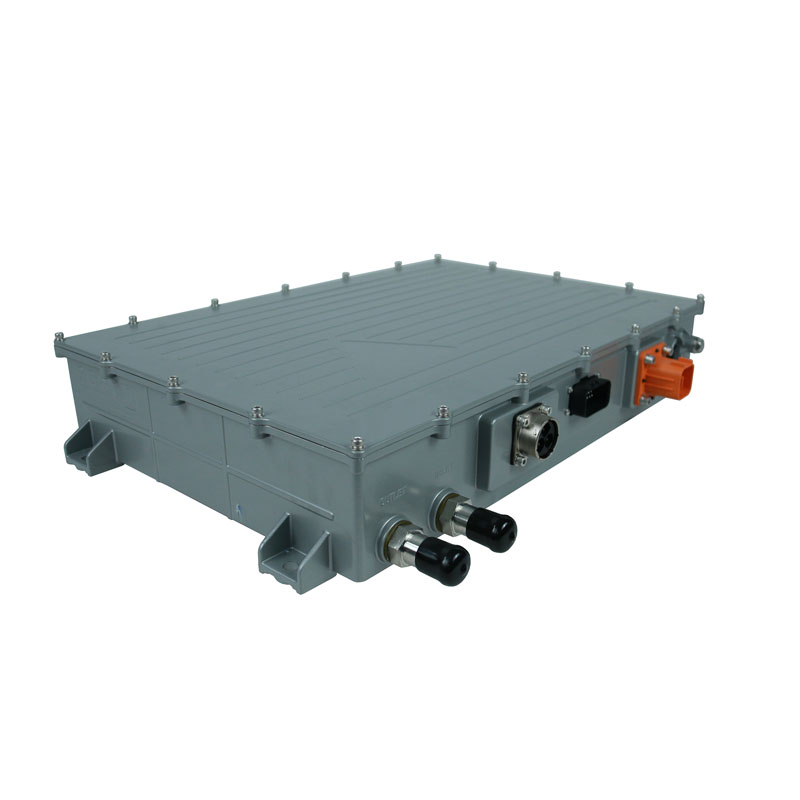

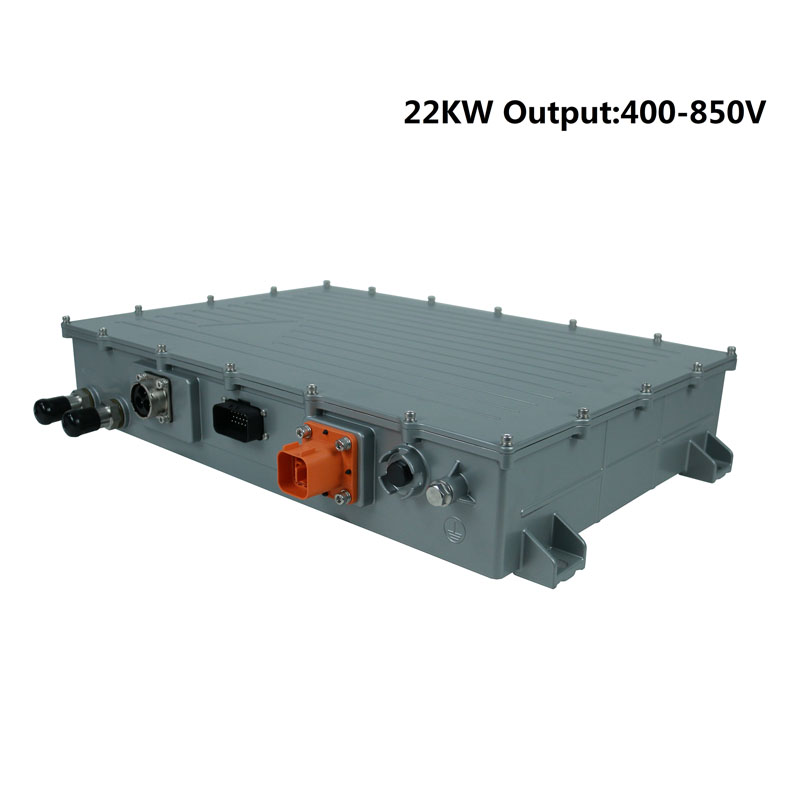

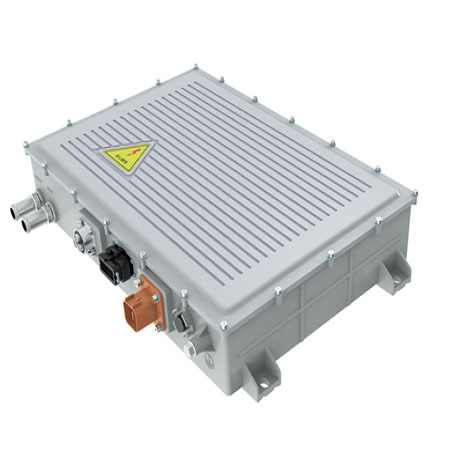

Зарядное устройство OBC мощностью 22 кВт

STARWELL — один из китайских производителей зарядных устройств OBC мощностью 22 кВт, предлагающий отличное качество по конкурентоспособной цене.

Отправить запрос

Бортовое зарядное устройство серии SW-AS22000 специально разработано для более крупных зарядных устройств, таких как автобусы и коммерческие грузовики. Он имеет трехфазный вход переменного тока и широкий диапазон выходного напряжения от 400 до 850 В постоянного тока. OBC создан для работы в суровых условиях, включая вибрацию, термический удар и экстремальные температурные диапазоны.

Одной из примечательных особенностей серии SW-AS22000 является система жидкостного охлаждения, которая помогает эффективно рассеивать тепло и обеспечивает оптимальную производительность. OBC также имеет корпус IP67, обеспечивающий защиту от проникновения пыли и воды.

OBC является программируемым благодаря встроенному в него независимому блоку управления. Такая гибкость позволяет настраивать зарядное устройство в соответствии с индивидуальными требованиями заказчика. Кроме того, серия SW-AS22000 обладает превосходной адаптивностью к нескольким сетям, что делает ее соответствующей международным стандартам, таким как SAE J1772 и EN61851.

Зарядное устройство OBC мощностью 22 кВт использует алгоритмы зарядки, управляемые процессором, которые оптимизируют эффективность зарядки и способствуют увеличению срока службы как зарядного устройства, так и высоковольтной (HV) батареи. Эти алгоритмы гарантируют, что процесс зарядки адаптирован к конкретным характеристикам заряжаемого аккумулятора, обеспечивая максимальную производительность и долговечность.

Что касается области применения, серия PCHG-AS22000 производства STARWELL поддерживает различные типы батарей. Сюда входят свинцово-кислотные батареи, литий-ионные батареи, тройные литий-ионные батареи и литий-железо-фосфатные батареи. Зарядное устройство OBC мощностью 22 кВт специально разработано для эффективной и безопасной зарядки аккумуляторов этих типов.

Кроме того, серия SW-AS22000 поддерживает связь через протокол CAN BUS, что позволяет интегрировать ее с другими системами автомобиля для расширения возможностей управления и мониторинга.

Главная особенность

★Соответствие трехфазному входу переменного тока.

★Соответствие SAE J1772 и EN61851.

★Компактная и легкая конструкция.

★Постоянная мощность и возможность зарядки при постоянном токе.

★Виброустойчивость и степень защиты IP67 для встроенного использования.

★Обновление прошивки через CAN-шину.

★Защита от контура блокировки высокого напряжения постоянного тока (HVIL).

★Точная и эффективная мощность зарядки.

Функция и особенность:

Тип	Встроенное зарядное устройство мощностью 22 кВт.
Модель	SW-AS22000
Номинальное выходное напряжение	700В
Режим зарядки	Режим ответа (может общаться)

вход переменного тока	3-фазный	Единица
Диапазон входного напряжения	152– 465	V
Диапазон входных частот	47 – 63	Гц
КНИ переменного тока	< 5	%
Фактор силы	> 0,99
Эффективность	> 94 @ от 50% до максимальной нагрузки	%
Макс. входной ток (эфф)	64	A
Максимальная входная мощность	22	кВА
Пусковой ток	< 40 при 380 В переменного тока	A

Выход постоянного тока		Единица
Программируемый диапазон напряжения	400 – 850	В постоянного тока
Мин. Напряжение Постоянное Диапазон мощности	700	В постоянного тока
Точность зарядного напряжения	≤1	%
Точность зарядного тока	≤5	%
Амплитуда пульсаций зарядного тока	≤1	%
Макс. выходная мощность	11	КВт
Макс. зарядный ток	18	Адк
Время отклика выхода	≤5	S
Предварительная зарядка	внутренний

Функция зарядки
Функция зарядки	Зарядка по системе BMS
Функция связи	Управление по CAN-шине
Протокол связи (в БМС)	По SAE J1939/определяется клиентом
Скорость передачи данных CAN	250/500 кбит/с, без согласующего резистора.
Контроль заряда переменного тока	Соответствует SAE J1772 и EN 61851. Если включен SAE J1772, зарядное устройство полностью соответствует стандарту SAE J1772. Электростанция (соответствует EVSE SAE J1772, уровни 1 и 2). Если включен стандарт EN 61851, зарядное устройство полностью соответствует стандарту EN 61851. Электростанция.
Проснуться	Сигнал 12 В. Проводное пробуждение. Команда пробуждения BMS Пробуждение сигнала CP,CC
